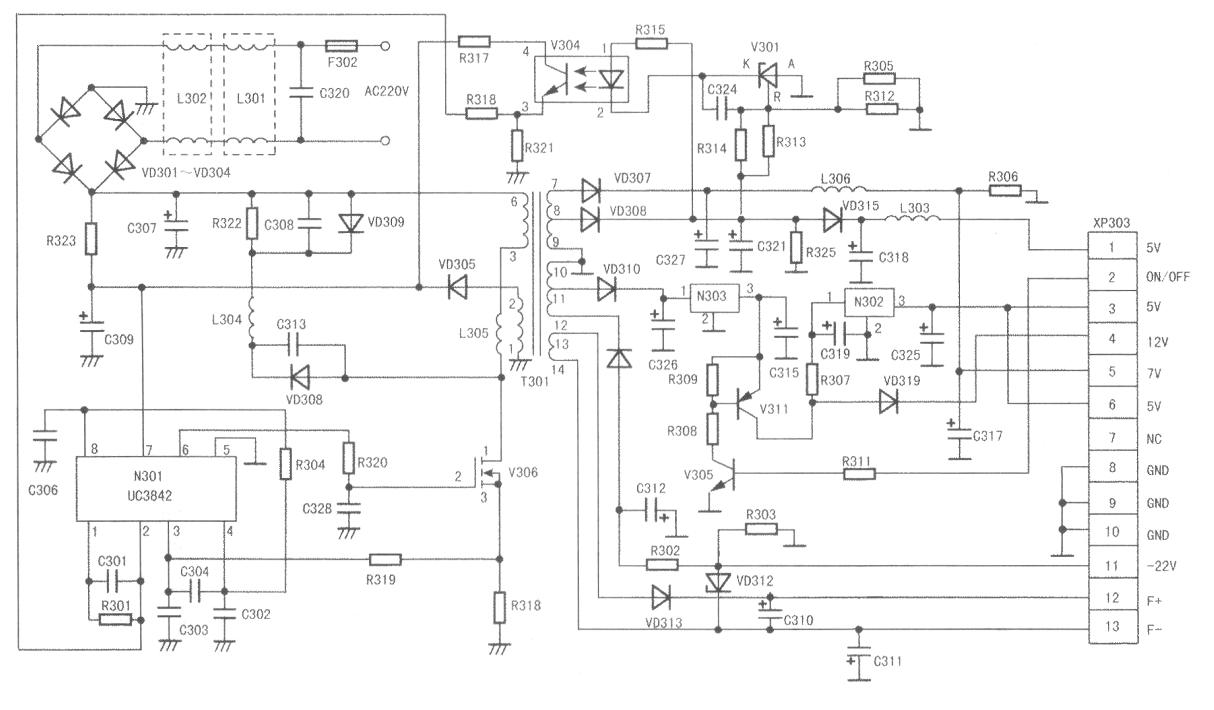

该机开关稳压电源由输入电路、整流滤波电路、控制集成电路、开关管、脉冲变压器及输出电路构成他激式开关稳压电源电路，其电路如图所示。

　　一、电路原理分析
　　
　　1.输入电路和整流滤波电路
　　
　　在输入电路中，是由F302、C320、L301、L302等组成的滤波网络，可将电网中的干扰信号或外界窜人的高频噪声坡除掉。整流滤波电路中，市电经VD301~VD3O4桥式整流和电容C307滤波后，产生约+300V的直流电压。

　　2.电源启动电路与振荡电路
　　
　　+300V直流电压分为两路：一路经开关变压器T301的（6）-（3）绕组加到开关管V306的漏极；另一路通过电阻R323对C309充电，使N301（UC3842）的（7）脚电压上升，当该电压上升至12V时，其内部产生各种参考电压、偏置电压及工作电压，内部各功能电路开始工作。其中，稳压电路从（8）脚输出稳定的+5V电压，开始对C302充电，并通过（4）脚内部放电电路进行放电，锯齿波发生器开始产生锯齿被电压，送到PWM电路进行软启动控制，逐步加宽脉冲宽度。PWM脉冲经内部推挽输出放大后，从N301（6）脚输出驱动脉冲，经R320对开关管V306进行软启动，开关管导通时间逐渐变长，各点电压逐步建立。变压器T301（2）

　　-（1）绕组则产生感应电动势，经VD305整流、C309滤波后，产生l6V直流电压直接送往N301（7）脚与光耦V304（4）脚，以维持N301、V304的正常工作。随后振荡器进入稳定的振荡状态，开关变压器输出高频脉冲，次级各绕组上的脉冲电压经整流、滤波后输出各组直流电压。

　　3.稳压控制电路
　　
　　此开关电源的稳压控制电路是通过对输出电压取样比较，将产生的误差电压反馈到控制环路中的PWM电路，从而渊节输出脉冲的占空比来实现稳压的。该电源由R314、R313且305与V301构成的误差取样放大电路，直接对T301的（8）-（9）绕组输出的高频脉冲经VD308、C321整流、滤波所产生的非受控+5V直流电压进行取样，经V301比较后，其误差电压从V301的K极输出，控制光电耦合器V304内部光敏三极管的导通程度，其输出电流使N301（2）脚电用随+5V电压变化而变化。若+5V电压上升，通过N301内部电路控制（6）脚输出的脉冲变窄，开关管V306导通时间缩短，输出电压下降。反之，控制过程与上述相反。

　　4.保护电路
　　
　　该电源设有过压、过流和欠压保护电路，还设有反峰值吸收电路。当市电电压升高或降低时，会导致开关变压器T301的（1）-（2）绕组感应电动势升高或下降，经二极管VD305及电容C309整流、滤波后，N301（7）脚电压随市电变化而变化，当超过20V时，N301内部振荡器停振，实现过压保护。当N301（7）脚电压低于7.5V时，内部欠压保护电压启动，中断（6）脚输出，实现欠压保护。过流保护电路是通过检测开关管V306导通电流在R318上的压阵来实现的。检测电压经R319进入N301的（3）脚内的比较器，与参考电压进行比较，若超过0.7V，便实施中断输出控制，无PWM脉冲输出，实现过流保护。在本电路中，R318的阻值至关重要，稍微变大将引起过流误保护。该电源还在开关管V306漏极接有由VD308、VD309且322、C308、C313、L304构成的反峰值吸收电路，以保护V306不致因截止期间过高的反峰电压而损坏。

　　5.输出电路
　　
　　T301（8）-（9）绕组输出的高频脉冲，经VD308整流及C321、VD315、C318、L303滤波形成非受控+5V直流电压，从连接器XP303（1）脚输出，供系统控制电路用。T301（7）-（9）绕组输出的高频脉冲，经VD307整流、C327、L306滤波形成平滑的+7V直流电压，从连接器XP303的（5）脚输出。T301的（10）-（11）绕组输出的高频脉冲，经VD310整流、C326滤波后，并经N303稳压成受控+l2V，从XP303（4）脚输出，并取出一路经N302稳压后成为受控+5V从XP303（3）脚输出。上述受控电压来自系统控制CPU，当接收到面板上开俦机按钮第一次操作信息时，CPU输出高电平（3.3V），从连接器XP303（2）脚输入，经R311控制V305与V311导通，输出+l2V和+5V电压，供全机各芯片用。T301的（13）-（14）绕组输出的高频脉冲，经VD313整流、C310滤波形成供显示屏用的F+、F-电压，分别从连接器XP303的（12）、（13）脚输出。
