3.1 准谐振开关电源设计
反激式开关电源的最大特点是：电路简单、EMI低。因此，反激式开关电源在小功率和要求EMI要求的场合应用。
反激式开关电源效率相对最低的原因是：开关管是在电流最大时关断的，关断过程承载着大电流和高电压；变压器的漏感相对大，由于变压器漏感产生的直接、间接损耗在各种电路拓扑中最大，开关管的开通过程也存在开通损耗。
关断损耗产生的原因是：开关管是在电流最大时关断的，关断过程承载着大电流和高电压变压器及其漏感问题。变压器的漏感相对大，由于变压器漏感产生的直接、间接损耗在各种电路拓扑中最大。还有，开关管的开通过程也存在开通损耗，开关管存在开通过程。
3.2准谐振开关电源设计
特点：这是一种元件最少的电路拓扑，可以基本消除开关管的关断损耗。选择适当的参数还可以减少开通损耗或基本上消除了开关损耗。
控制IC的选择：准谐振镇控制IC可以选NCP1207或者ICE1QS01/2；价格方面，NCP1207略贵于UC2842。
3.3实际电路

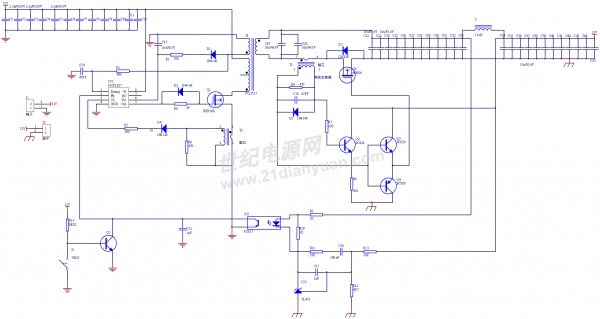

图9 220V交流输入的准谐振开关电源电路
图10 直流72V电压等级输入DC/DC变换器电路

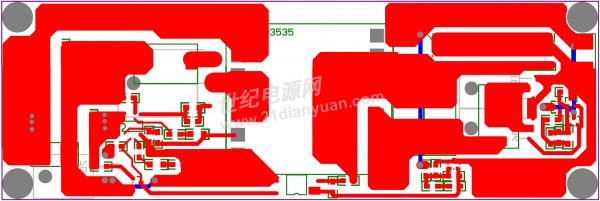

图11 直流72V电压等级输入DC/DC变换器电路板图
