9.电压检测电路
　　
　　该电路实时对市电进行检测，若市电过高或过低，单片机均会发出停机指令，以防止电路元件(尤其是IGBT管)过压或在欠压状态大电流工作而损坏。

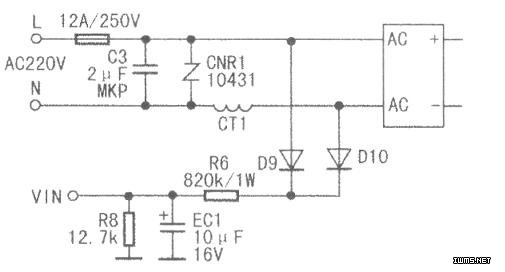

　　如上图所示，AC220V市电先经D9、D1O全波整流后，由R6、R8分压，ECI滤波，得到电压检测信号，送往单片机的VIN端，与内部设定的基准电压相比较，若过高或过低，单片机均发出停机指令，并显示相应的故障代码或发出提示音。待市电电压正常后，即可自行恢复正常。通常，电磁炉的市电允许范围为ACl60V~AC25OV。

　　10.温度检测电路
　　

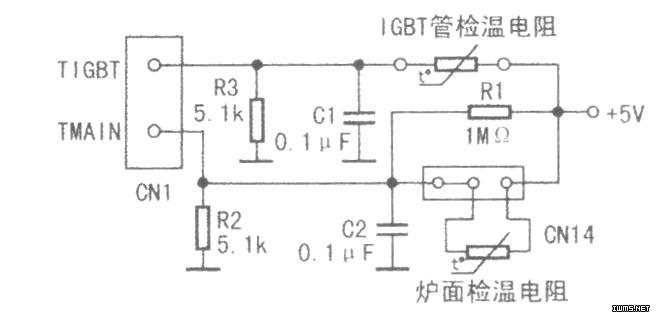

　　电磁炉中的温度检测电路分为炉面及IGBT管温度检测两部分。本机炉面温度检测电路由负温度系数热敏电阻及R1、R2、C2组成；IGBT管温度检测电路由负温度系数热敏电阻及R3、C1组成，如下图所示。温度升高时，热敏电阻阻值减小，则R2或R3两端电压上升，即送给单片机TMAIN端或TIGBT端的电压升高，反之电压下降。单片机据此与芯片内部预设值比较，从而发出相应的动作指令，以保证整机正常安全工作。

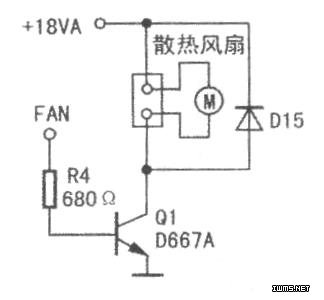

　　11.风扇驱动电路
　　
　　由于电磁炉工作时，IGBT管及整流全桥会发出大量的热量，为保证电磁炉安全可靠地工作，特增设风扇强制散热。如上图所示，开机后单片机FAN端输出高电平，Q1饱和导通，风扇运转。Dl5为钳位二极管用于防止风扇电机线圈产生的感应电压过高损坏Q1。

　　12.加热开/关控制电路
　　
　　在电磁炉的单片机端口中设有一个开/关功能输出端，以控制电磁炉是否进入加热状态。

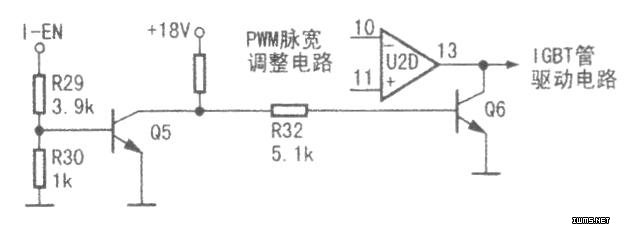

　　本机加热开/关控制电路如下图所示，其单片机控制端口标注为I-EN(IGBT-EN的缩写，常称为IGBT管使能端)。开机时，单片机I-EN端输出高电平，Q5导通，其c极为低电平，Q6截止，不影响U2D(13)脚输出驱动信号，即电磁炉可进入加热状态；待机时，单片机I-EN端输出低电平，Q5截止、Q6导通，IGBT管驱动信号被Q6旁路到地，IGBT管不工作.提示：开机后，电磁炉要进入加热状态不仅要求单片机I-EN端输出高电平开机信号，还要求各保护电路未进入保护状态。

    13.电源电路
　　

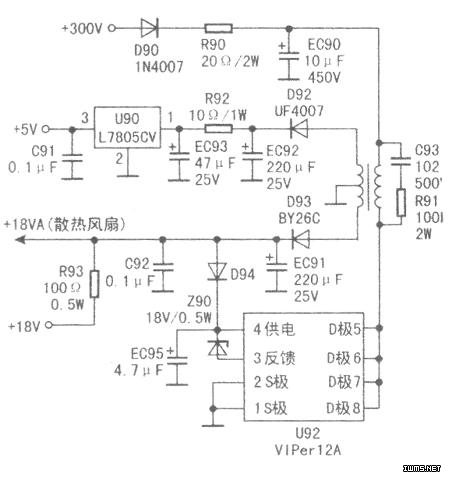

　　该机电源电路采用开关电源单芯片VIPerl2A(U92)，如下图所示。接通电源后，+300V电压经开关变压器的初级绕组加到U92的脚(内部开关管漏极)，在内部高压电流电路的作用下给(4）脚(供电端)外接电容EC95充电，当EC95两端电压达到14.5V时，芯片内部电路工作，开关变压器次级输出相应电压。

　　该电源稳压电路由U92（3）脚(反馈输入端)内部控制电路及外接的稳压管Z90组成。当+l8V电压升高时，由于290的稳压作用，U92（3）脚电压随之升高，在芯片内部的脉宽调整电路的作用下，开关脉冲占空比减小，即开关管在一个周期的导通时间缩短，输出电压下降。若+l8V电压降低，其控制过程与上述相反。
