一、电路概述
　　
　　该机电路采用美的05标准板电路，具有较强的代表性，与该机电路相同的机型有SP2115,SP203,EH201,EP201,SP2112,EPl910、SYl91等美的近两年的大部分产品。该电路同早期(2005年前)的非标准板电路相比，主要更改的地方有：

　　1.供电方式由变压器方式改用开关电源；
　　
　　2.单片机安装在显示板上；
　　
　　3.增大同步信号检测电路分压电阻阻值，以降低分压电阻承受的高压；
　　
　　4.统一了主板和显示板的接口顺序，并规定了主板关于电流、电压、温度检测电路的器件参数。

　　该机显示板的接口CN1各脚功能见下表

　　二、单元电路分析
　　
　　该机主板电路主要由以下单元电路组成：主电源回路、LC振荡电路、同步及振荡电路、IGBT管高压保护电路、PWM脉宽调控电路、IGBT管驱动电路、浪涌保护电路、电流检测、电压检测、电源供电电路、蜂鸣器报警电路、锅具温度检测电路、IGBT管温度检测电路、风扇驱动电路，其组成框图如上图所示。

　　1.市电输入电路
　　
　　该电路EMC(电磁兼容)防护电路和整流滤波电路组成，如右图所示。EMC防护电路的作用是濉除市电中的高频干扰、防止雷电或其他强电损坏后级电路，以及抑制电磁炉工作时对市电的电磁辐射。C3为谐波吸收电容，C1为过压保护压敏电阻，当输入电压过高时，其阻值大幅下降，流过CNRI的电流陡增，保险管熔断，从而起到过压保护作用。

　　全桥DB1、电感L1及电容C4将输入的市电变换成平滑的直流电，由于整机工作电流较大，故对DB1、C4要求较高。一般来说，功率小于2000W的电磁炉应选用最大电流不小于l5A的全桥；功率大于2000W的电磁炉通常选用最大电流为25A的全桥。右图中的C3、C4应选用MKP-X2型电容，不能换用普通电容。

　　 2.LC振荡电路
　　
　　LC振荡电路又称主回路，其作用是让加热线圈L与电容C5谐振，产生20kHz~30kHz的高频电磁波。

　　参见右图，电磁炉正常工作时，IGBT管工作在开关状态。当IGBT管导通时，+300V电压给L充电，电能转化成电磁能并储存在L中；当IGBT管截止时，L向C5充电，随后C5又经L放电，如此反复，形成谐振，其谐振频率由L及C5的值决定，通常为20kHz~30kHz。当高频电磁波穿过铁质锅底时，在锅底产生强大的涡流，锅底迅速发热，从而达到加热食物的目的。

　　提示：C5为易损元件，代换时应选用同容量MKPH型电容，否则易造成IGBT管损坏。

　　3.同步及振荡电路
　　

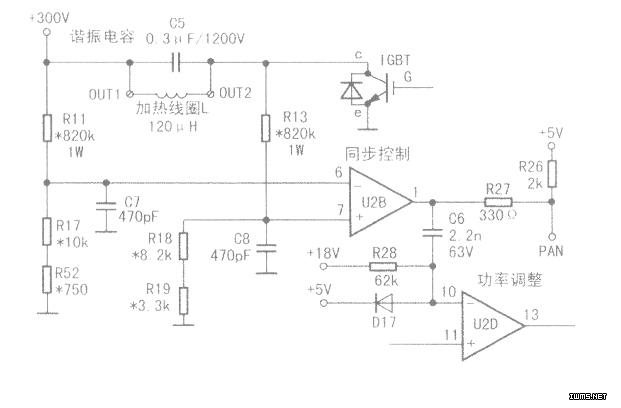

　　该机同步及振荡电路由运算放大器U2B、C6等元件组成，如下图所示。在IGBT管截止期间，由于L与C5谐振，IGBT管c极会出现谐振峰值电压，U2B（7）脚电压高于（6）脚电压，U2B（1)脚内部三极管截止，输出高电平；当IGBT管导通时，L储能，U2B(6)脚电压高于(7）脚电压，U2B（1)脚内部三极管饱和导通,+l8V电压经R28给C6充电，在U2D(10)脚形成锯齿波，与U2D(11)脚送来的功率电平比较，然后从(13)脚送出IGBT管驱动脉冲。

　　U2B（1)脚输出的同步脉冲还经R27送往单片机的PAN端，作为锅具检测信号。

　　如果炉面上放有材质符合要求的锅具，由于谐振时的能量被锅具吸收，则谐振时间短，脉冲个数少，否则脉冲个数多，单片机便可根据PAN端输入的脉冲个数来判定炉面上是否放有锅具。

　　另外，在启动加热时，单片机PAN端输出检锅脉冲，作为起振信号。
