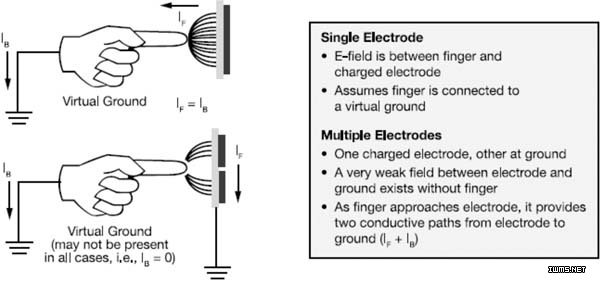

当物体(例如我们高度绝缘和导电的身体上的一个手指)靠近金属电极时，就形成了一条电路径，从而导致电场电流发生变化。正常情况下，传感器测量产生电的电场中的AC阻抗，并且将将测量转化成DC输出电压。带有模数控制器(ADC)的外部微控制器然后会处理这个信息，以执行任意数量的功能，例如与触摸板控制面板相关的功能。但是，我们更先进的MPR083和MPR084近接电容式触摸传感器控制器则通过带定制寻址的内置集成电路(I2C)生成数字输出，因此不需要外部ADC。

　　这种测量方法涉及RC振荡器技术，该技术采用GPIO检测准确电压变化。GPIO在0.5x Vdd时完成从低到高的过渡，并通过测量延迟实现触摸检测。MPR08X系列的优势包括功耗更低、智能增加，并对特定微控制器优化了传感器算法。器件和软件都具有很高的可配置性，而且针对专用传感器版面设计还优化了控制器。时钟由寄存器控制，以便实现精确的电源模式控制，降低功耗。

　　由于可靠性的提高(无移动部件)、更大的设计自由和更时尚的外观，近接电容式触摸传感正快速受到设计人员的欢迎。

　　旋转式触摸轮是一组呈环状排列的触摸板(参见图5)。触摸轮不只检测手指的存在，而且检测手指在触摸轮表面的位置。这个表面是指旋转式轮内周与外周间的面积。

　　MPR083近接电容式触摸传感器控制可以控制8方向旋转触摸轮和线性滑轨应用。电容式滑轨是一个延伸的触摸板，可以沿滑轨
