单片机控制的智能密码锁

     本密码锁控制器由AT89C2051单片机组成, 工作稳定可靠, 保密性高, 实用性强, 并具有报警控制功能。

一、电路组成和原理图

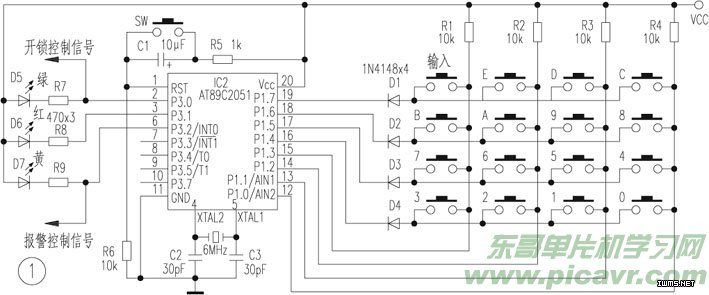

工作原理图如附图一所示, 该电路由AT89C2051做控制元件, P1口为键盘口, 其中P1.4～P1.7为键盘扫描输出口, P1.0～P1.3为键盘扫描输入口； P3口为信号输出口, 其中P3.0输出开锁控制信号去驱动电磁锁, P3.1输出密码错信号, P3.2输出报警控制信号去驱动报警器。1脚为复位端，4脚、5脚接晶振，各元器件参数如图所示。该电路键盘由16个按键组成,15个“数字”键, 1个“输入”键；密码由8位数字组成（可由用户对程序稍加修改设置为任意位数的密码），每位数字均可为15个数字中的任意一个数，这样组成的密码不可破译，特别是当别人不知密码位数时更不可破译。

                                   图一

二、工作原理

通电复位，电路进入就绪状态，等待用户输入密码。当用户输入密码并按下“输入”键后，如输入密码正确则由P3.0输出开锁控制信号且绿灯亮，如输入密码错误则由P3.1输出密码错误指示信号红灯亮，如连续三次输入密码错误则由P3.2输出报警控制信号且黄灯亮，并且必须等待解出报警后方可重新开锁。

三、源程序

        ORG  0000H

       MOV P3,#0BFH

       MOV R4,#00H

BEGIN: MOV R0,#01FH

       MOV R3,#00H

KEY  : MOV P1,#0FH

       MOV A,P1

       ANL A,#0FH

       CJNE A,#0FH,KEY1

       SJMP KEY

 KEY1: MOV P3,#0BFH

       LCALL DEL12

       MOV A,#0EFH

 KEY2: MOV R2,A

       MOV P1,A

       MOV A,P1

       ANL A,#0FH

       CJNE A,#0FH,KEY3

       MOV A,R2

       SETB C

       RLC A

       JC KEY2

       SJMP KEY

 KEY3: MOV B,#0FBH

 KEY4: RRC A

       INC B

       JC KEY4

       MOV A,R2

       SWAP A

 KEY5: RRC A

       INC B

       INC B

       INC B

       INC B

       JC KEY5

 KEY6: MOV A,P1

       ANL A,#0FH

       CJNE A,#0FH,KEY6

       LCALL DEL12

       LCALL OPREAT

       LJMP KEY

        ORG 0100H

DEL12: MOV R6,#01EH

 DEL2: MOV R7,#64H

 DEL1: DJNZ R7,DEL1

       DJNZ R6,DEL2

       RET

        ORG   0200H

OPREAT:INC R0

       MOV A,B

       MOV @R0,A

       CJNE A,#0FH,COUNT

       CJNE R3,#08H,ERROR

       MOV R1,#20H

       MOV B,#00H

       MOV DPTR,#TAB

 LOOP: MOV A,B

       MOVC A,@A+DPTR

       CLR C

       SUBB A,@R1

       JNZ ERROR

       INC R1

       INC B

       DJNZ R3,LOOP

 OPEN: MOV P3,#0BEH

       LJMP $

ERROR: MOV P3,#0BDH

       INC R4

       CJNE R4,#03H,AGAIN

ALARM: MOV P3,#0B9H

       LJMP $

AGAIN: LJMP BEGIN

COUNT: INC R3

       RET

TAB:DB 01H,03H,05H,07H,02H,04H,06H,08H

END
