3 TSL256x的内部结构和工作原理
TSL256x是第二代周围环境光强度传感器，其内部结构如图２所示。通道0和通道1是两个光敏二极管，其中通道0对可见光和红外线都敏感，而通道1仅对红外线敏感。积分式A/D转换器对流过光敏二极管的电流进行积分，并转换为数字量，在转换结束后将转换结果存入芯片内部通道0和通道1各自的寄存器中。当一个积分周期完成之后，积分式A/D转换器将自动开始下一个积分转换过程。微控制器和TSL2560可通过标准的SMBus( System Management Bus) V1.1或V2.0实现，TSL2561则可通过I2C总线协议访问。对TSL256x的控制是通过对其内部的16个寄存器的读写来实现的，其地址如表2所列。

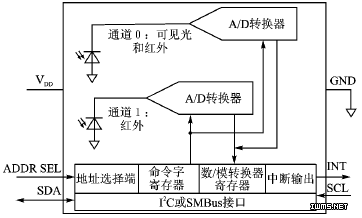

图2 TSL256x内部结构图

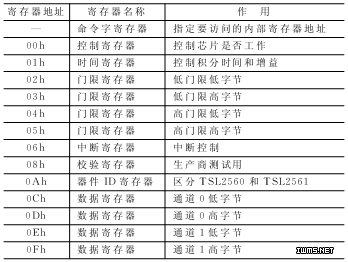

表2 TSL256x内部寄存器地址及作用
4 TSL256x应用设计
TSL256x的访问遵循标准的SMBus和I2C协议，这使得该芯片软硬件设计变得非常简单。这两种协议的读写时序虽然很类似，但仍存在不同之处。下面仅以TSL2561芯片为例，说明TSL256x光强传感器的实际应用。
4.1 硬件设计
TSL2561可以通过I2C总线访问，所以硬件接口电路非常简单。如果所选用的微控制器带有I2C总线控制器，则将该总线的时钟线和数据线直接与TSL2561的I2C总线的SCL和SDA分别相连；如果微控制器内部没有上拉电阻，则还需要再用2个上拉电阻接到总线上。如果微控制器不带I2C总线控制器，则将TSL2561的I2C总线的SCL和SDA与普通I/O口连接即可；但编程时需要模拟I2C总线的时序来访问TSL2561，INT引脚接微控制器的外部中断。硬件连接如图3所示。
图3 微控制器与TSL2561的硬件连接图
