TSL256x是TAOS公司推出的一种高速、低功耗、宽量程、可编程灵活配置的光强传感器芯片。本文简要介绍了TSL256x的基本特点、引脚功能、内部结构和工作原理，给出了TSL2561的实用电路、软件设计流程以及核心程序。

关键词 光强传感器 TSL256x I2C总线 积分式A/D转换器

1  TSL256x简介

　　TSL2560和TSL2561是TAOS公司推出的一种高速、低功耗、宽量程、可编程灵活配置的光强度数字转换芯片。该芯片可广泛应用于各类显示屏的监控，目的是在多变的光照条件下，使得显示屏提供最佳的显示亮度并尽可能降低电源功耗；还可以用于街道光照控制、安全照明等众多场合。该芯片的主要特点如下：

　　◇ 可编程设置许可的光强度上下阈值，当实际光照度超过该阈值时给出中断信号；
　　◇ 数字输出符合标准的SMBus(TSL2560)和I2C(TSL2561)总线协议；
　　◇ 模拟增益和数字输出时间可编程控制；
　　◇ 1.25 mm×1.75 mm超小封装，在低功耗模式下，功耗仅为0.75 mW；
　　◇ 自动抑制50 Hz/60 Hz的光照波动。

2  TSL256x的引脚功能

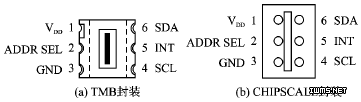

　　TSL256x有2种封装形式： 6LEAD ChipSCALE和6LEAD TMB。封装形式不同，相应的光照度计算公式也不同。图1为这两种封装形式的引脚分布图。

图1  TSL256x封装

　　各引脚的功能如下：

　　脚1和脚3： 分别是电源引脚和信号地。其工作电压范围是2.7～3.5V。
　　脚2： 器件访问地址选择引脚。由于该引脚电平不同，该器件有3个不同的访问地址。访问地址与电平的对应关系如表1所列。

表1  器件访问地址与引脚2电平的对应关系

　　脚4和脚6： I2C或SMBus总线的时钟信号线和数据线。
　　脚5： 中断信号输出引脚。当光强度超过用户编程设置的上或下阈值时，器件会输出一个中断信号。
