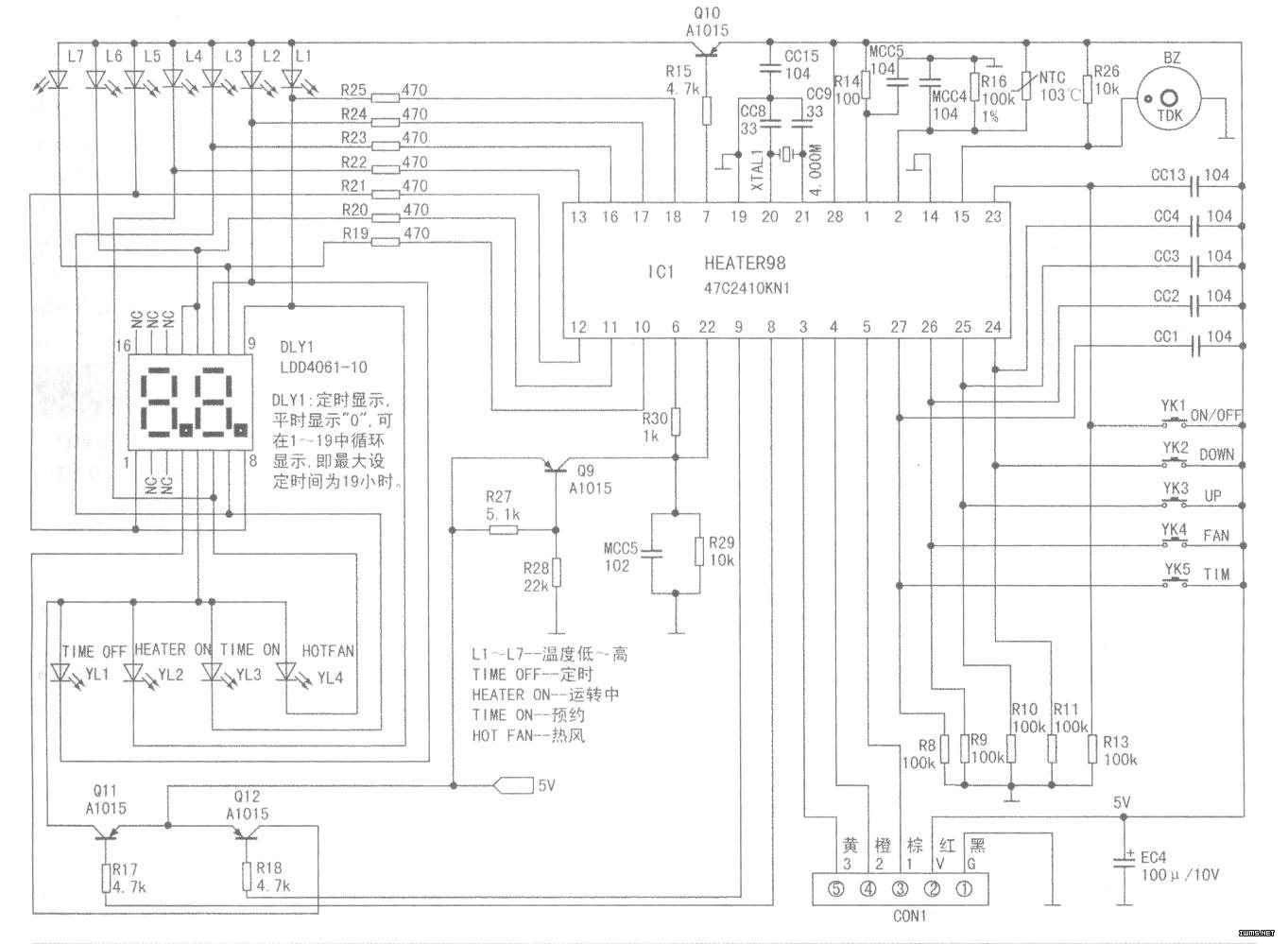

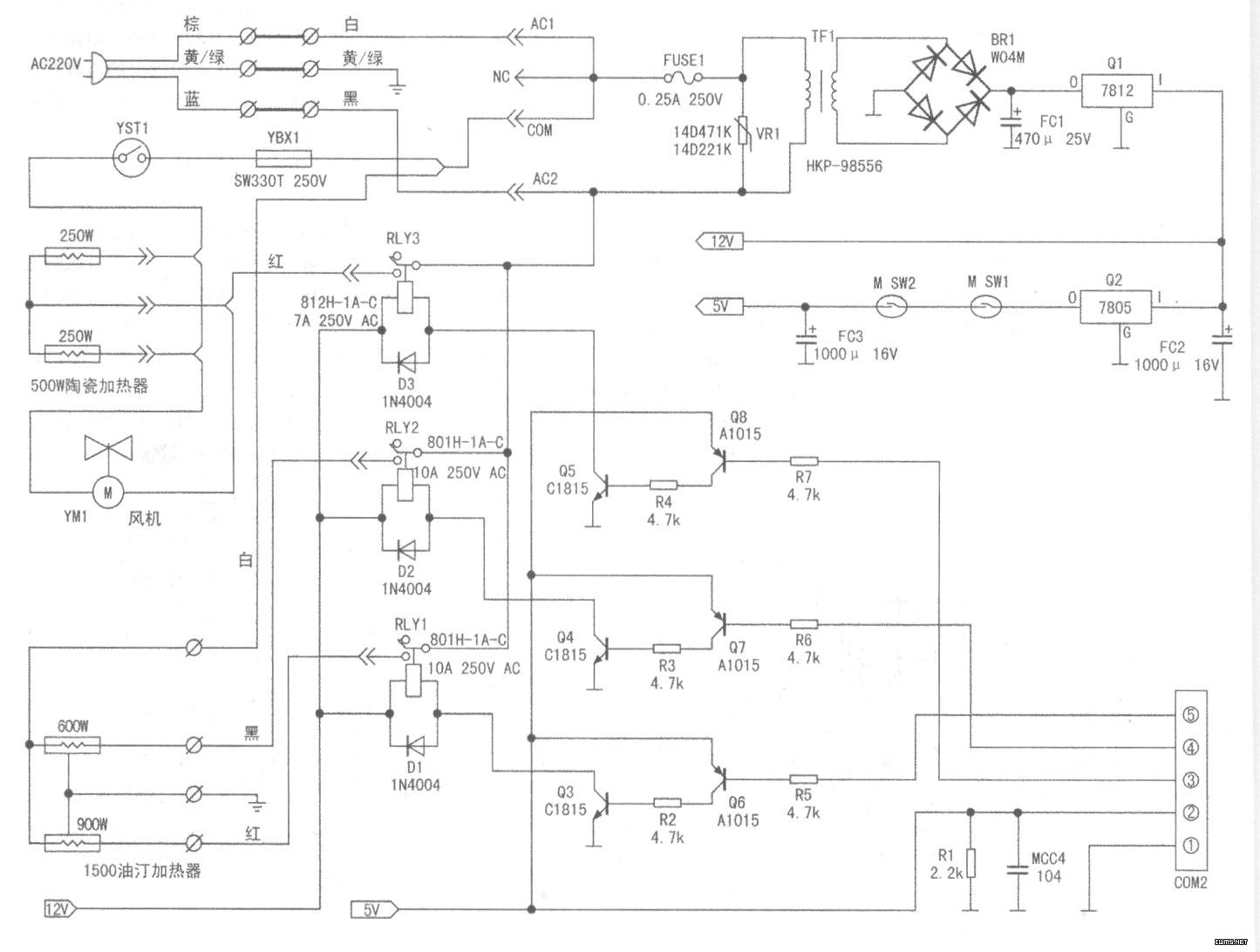

TSI-8320TF-9型微电脑电油汀附带暖风机，具有电子调温、电子定时关机功能，其控制按钮全部采用轻触开关，并带LED显示，是一款较高档的电油汀。笔者根据实物绘制的电路如上图、下图所示。

　　一、电路原理
　　
　　1.电源电路
　　
　　AC220V市电通过连接器进入机器后，一路为l500W(900W+600W)油汀加热器供电；一路经温度保险管YBXI后为暖风风机、500W(250W+250W)暖风加热器供电。

　　此外，220V市电经FUSE1(0.25A)、VR1过流/过压保护后，由变压器TF1降压、BR1整流、FC1滤波、Q1(LM7812)稳压后，输出稳定的l2V电压，一方面为继电器驱动电路供电；另一方面经Q2(LM7805)稳压，输出稳定的5V电压供CPU电路使用。

　　在5V供电回路中串有两只水银开关M-SW1.、M-SW2，作为防倒放开关。当电油汀被放倒时，5V电源断开，加热电路停止工作，以确保安全。

　　2.时钟电路
　　
　　CPU采用日本东芝47C24lOKNl。时钟电路XTAL1(4MHz)、CC8、CC9及CPU的（20）、（21）脚内电路组成，时钟频率XTAL1的标称频率决定。如时钟停止振荡，通电后面坂无任何响应。

　　3、复位电路
　　
　　该CPU为低电平上电复位。复位由R27~R3O、Q9、MCC5及CPU的（6）、（22）脚内电路组成。正常工作时，CPU（6）、（22）脚电压为5V左右。

　　4.显示电路
　　
　　显示电路由以下元件组成：双数码管DLY1、发光二极管L1~L7、YL1～YL4，CPU的、脚内电路及Rl5、Rl7~R25、Q1O~Ql2等元件。DLY1为定时时间显示(O~l9)，Ll~L7为温度设定状态指示，YL1~YL4为工作状态指示。

　　5.按键输入电路
　　
　　YK1-YK5,CC1-CC4,CC13,R8-Rl1,Rl3及CPU的（24）～（27）脚内电路组成面板功能键控制电路。各按键含义如下：YK1，ON/OFF--电源开/关；YK2，DOWN--温度调整减；YK3，UP--温度调整增，YK4，FAN--热风；YK5，TIM--定时/预约。

　　6.提示音电路
　　
　　由CPU的（15）脚内电路、R26、蜂鸣器BZ组成，CPU的(15)脚输出高电平，蜂鸣器发声。

　　7.油汀加热器驱动电路
　　
　　(1)CPU（3）脚内电路与R5、R2、Q6、Q3、D1、RLY1组成90OW油汀加热器驱动电路。当CPU（3）脚输出低电平时，Q6、Q3导通，继电器RLY1吸合，900W油汀加热器获得AC220V电源工作。

　　(2)CPU(4)脚内电路与R6、R3、Q7、Q4、D2、RLY2组成600W油汀加热器驱动电路。当CPU的(4)脚输出低电平时，Q7、Q4导通，继电器RLY2吸合，600W油汀加热器获得AC220V电源工作。

　　8.暖风驱动电路
　　
　　CPU(5)脚内电路与R7、R4、Q8、Q5、D3、RLY3组成暖风驱动电路。当CPU(5)脚输出低电平时，Q8、Q5导通，继电器RLY3吸合，500W暖风加热器、风机获得AC220V电源工作。

　　9.温度检测电路
　　　　
　　NTC、Rl6、MCC4与CPU(2)脚内电路组成温度检测电路。NTC为温度敏感器件，即温度变化引起NTC内阻变化，从而使CPU(2)脚电压随温度变化，达到测温目的。
