一、基本工作原理
　　

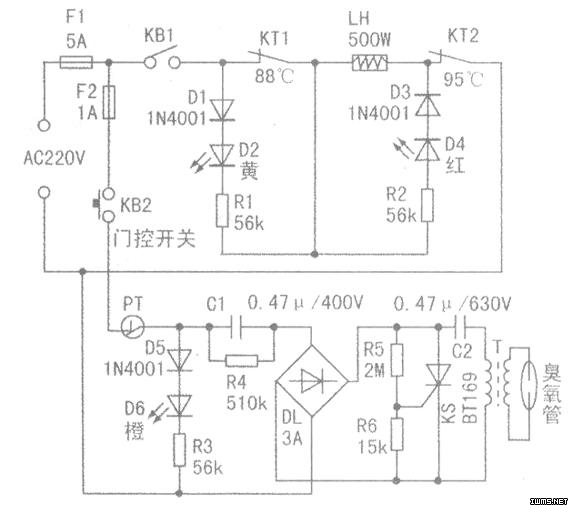

　　安吉尔l6LK饮水机是一款温/热水两用、并带消毒柜的饮水机，其消毒柜可为饮水用具进行臭氧消毒。该饮水机的电路如图所示，其工作原理如下。

　　1.加热及控制电路
　　
　　当接下饮水机电源开关KB1后，市电AC220V经主保险管F1、88℃温控器KT1、电热管LH、95℃温控器KT2形成回路，电热管LH发热对水箱中的水进行加热，使水开始升温。与此同时，市电还经D3整流，R2限流，给加热指示灯D4(红色)供电，表示饮水机正处于加热状态。此时保温指示灯D2(黄色)因温控器KTI闭合而被短路，所以不会发亮。当水箱中水温升至88℃时，温控器KTI动作，切断主加热电路，这时，市电由D1整流、R1限流后，经电热管LH、温控器KT2形成回路，使保温指示灯D2点亮，表示饮水机处于保温状态。使用中水瓶中的冷水进入水箱，或水箱中的水对外传热，水温下降，当降至85℃时，温控器KT1会再次闭合，于是电热管LH再次发热，对水加热，并重复上述过程。图中KT2为过热保护温控器，紧贴在水箱壳上。当水箱中无水通电干烧时，箱体温度会迅速上升，当温度升至95℃时，KT2动作，切断加热部分总电源，此时加热指示灯(红灯)与保温指示灯(黄灯)均不亮。顺便说明：KT2动作后，即使温度下降至正常值，还需用手接下复位按钮后，KT2才能复位，也就是说KT2是一个手动复位型温控器。从上面分析可知，水箱中水温正常情况下在85℃～88℃之间，最高也不会超过95℃。

　　2.臭氧消毒部分
　　
　　这部分电路主要由三挡旋转式定时器PT(10、20、30分钟)、限流电容C1、整流桥堆DL、单向可控硅KS、脉冲升压变压器T及臭氧管等组成。顺时针旋转定时器置于某一时间挡位上，并关上消毒柜门(相当于接通图中的KB2)，AC220V市电经保险管F2、定时器PT，由C1限流，整流桥堆DL整流后向C2充电。当R5、R6的分压使可控硅KS触发导通时，C2两端的电荷经脉冲升压变压器初级放电，由于其初级线圈中有脉冲电流通过，所以在变压器次级会感应出近万伏高压，使臭氧管放电，对外释放臭氧(03)，达到对饮具消毒之目的。在C2放电结束后，可控硅G极电压降至很低，使可控硅关断，C2重新被充电而进人下一个工作循环。

　　进行消毒时，市电会经保险管F2、消毒柜门开关(KB2)、定时器触头、D5、消毒指示灯D6(橙色)、R3等形成回路，此时D6点亮(橙色光)，表示饮水机消毒工作正在进行。

　　当定时时间到后，PT内触点会自动断开，切断电源，消毒工作结束，消毒指示灯熄灭。
