Δ在同相端可作Therenin等效
当Uoc>0时，即
Uo=+Uom
当Uoc
可见
Δ若把运放的同相端
与反相端互换，则与图8.2.2(b)类同
三. 迟滞比较器(正反馈比较器)
其特点
抗干扰能力较强。在单限比较器种，如果Ui受到干扰，在阀值附近回出现Ui+ΔUi(干扰信号多出现在阀值电压上，下波动，以致出现条纹误翻转，而迟滞比较器利用其传输特性的回差电压，输入的干扰信号不能使状态误翻转。

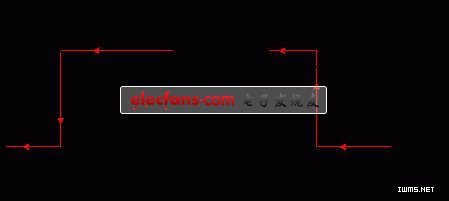

1. 两种迟滞比较器的传输特性 见图8.2.4
动画演示
Δ同相型：Ui接运放同相端
反相型：Ui接运放反相端
Δ均由二根传输特性(1)，(2)合成，同相型. 当Ui从低值↑≥UTH，Uo从UOL↑UOH；当Ui从高值↓≤UOL时，Uo从UOH↓UOL。反相型则类同。
Δ UTH，UTL为二个阀值，ΔUT(回差)＝UTH－UTL
Δ |UOH|=|UOL|或|UOH|≠|UOL|根据输出是否有箝位电路而定。
2. 二种基型迟滞比较器
(1) 反相型迟滞比较器 见图8.2.5
Ui=U－，Uo被箝位在±UZ，避免运放计入过饱和。
假设Ui在足够低时，Uioff=+UZ (始终稳定)
此时
Δ当Ui从低值↑ 若Ui≥U+时，Uo从+UZ↓ -UZ
此时
Δ当Ui从高值↓至Ui≤
，Uo从-UZ↑+UZ
Δ门限宽度ΔUT=UTH-UTL=
Δ当UR=0时，
ΔUi无论从足够低或足够高单调增加或单调减少，Uo仅翻转一次，即过了阀值后就维持在一种稳态。
(2) 同相迟滞比较器 见图 8.2.6
