2.2 开关电源参数设定

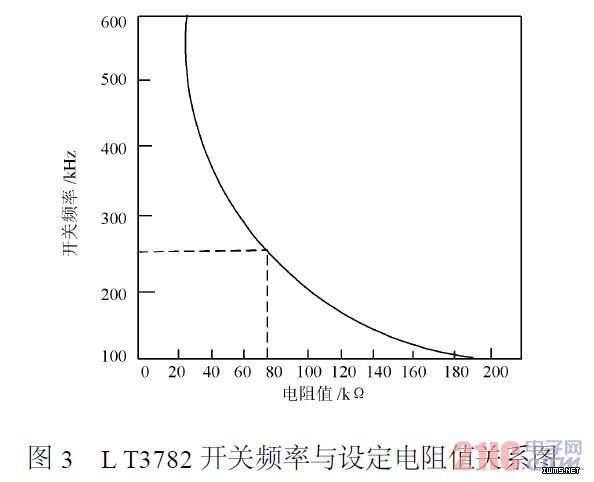

图2中，电阻R1用来设定LT3782的开关频率，LT3782的开关频率在150～500kHz之间可编程。这里选取开关频率为250kHz,参照图3取电阻值R1=75kHz。
参照LT3782数据手册，通过输入/输出电压关系和占空比可以推算出N沟道场效应管的峰值电流约为15A。通过设定电阻R8和R10的阻值可以设定电源的限制电流，避免电源电流过大，烧坏后面电路。LT3782的SENSE管脚的域值电压为60mV,因而电阻R8和R10的阻值为0.004Ω。
输出电压是通过设定电阻R13,R7和R11的比例关系来设定的，LT3782的FB脚电压为2.44V参考电压，这样输出电压可以通过下式计算：
Vout=2.44[1+（R13+R7）/R11]
汽车电瓶的过放电保护是通过设定该电源的最低工作电压实现的。当LT3782的RUN管脚电压高于2.45V时，该电源才能正常工作，通过电阻R6和R9的分压，使汽车电瓶电压在大于10V时，该电源才能正常工作，避免了电瓶的过放电。
3 电路测试

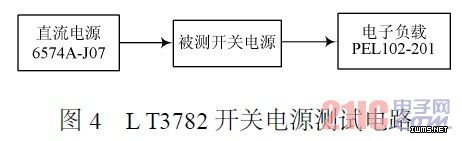

为了验证该开关电源性能，采用如图4所示的方法进行验证。因为该电源的输入电流较大，输入的直流电源采用安捷伦的6574A2J07。它的输出电流最高可达42A,输出电压在0～50V范围内可调，输出负载采用建伍的PEL1022201,通过它可以直观地看到输出电压和电流情况。经过验证，该电路完全满足使用单位需求。
4 结语
基于美国凌力尔特公司生产的两相步进升压型DC/DC控制器LT3782,设计了一款大电流输出的升压型DC/DC模块。该模块在12V汽车电瓶供电下，根据需要可以提供高达7A电流的24V,18.5V等多种输出，由于采用两相DC/DC新技术，电源效率达到90%以上。比电源经过转换到交流220V后，再转换成所需电压的方法，效率明显提高，符合当前建设节约型社会的发展方向，实用性更强。
