UCC28810提供过电压保护（ OVP）、反馈开路保护和使能（ enable）电路。
UCC28810的VDD导通门限电压是15. 6 V, 欠压关断门限电平是9. 7 V, 钳位电压为19 V, 静态工作电流为4mA。
UCC28810用于控制LED 普通照明驱动电源， 应用领域有工业照明、商业照明、住宅照明以及街道、道路、停车场照明和建筑与装饰照明。
2 基于UCC28810的34W单级PFC反激式LED恒流驱动电源

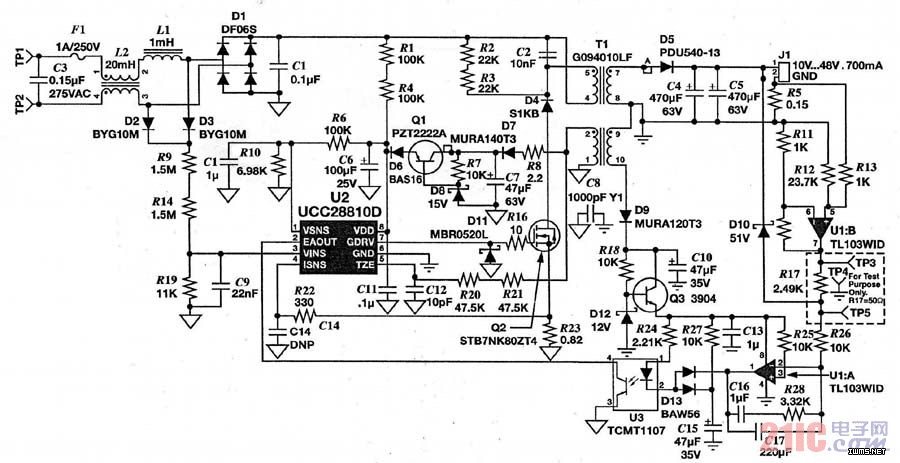

基于UCC28810的34W 单级PFC反激式LED 恒流驱动电源电路如图2所示。这种带PFC 的隔离型单级反激式离线LED 驱动电路的AC 输入电压范围为180~ 265 V, 输出DC 电压为10 ~ 48 V, 输出恒流为700mA, 可以驱动3~ 13个串联连接的LED, 最大输出功率为34 W , 效率达90%, 线路功率因数PF> 0. 9。
图2 基于UCC28810的34W 单级PFC反激式LED恒流驱动电源
在图2中， 输入端F1 为保险丝， L 1、L 2和C 3、C 1为输入EM I滤波器， D1 是桥式整流器， D2、D3、R 9、R 14、R 19、C 9组成输入电压检测电路， R 1和R 4是U2（UCC28810D） 引脚VDD 上的启动电阻， R 8、D7、C 7、D 8、R 7、Q1和D6、C6等组成U 2（引脚VDD ）偏置稳压电源电路， Q 2为初级功率开关， 变压器初级绕组（ T1的引脚④与⑤之间）上并接的R 2、R 3、C 2、D4组成Q2漏极上RCD 型钳位电路， Q2源极上串联的R 23为初级电流传感电阻， T1偏置绕组（① 与② 端）同时提供变压器零能量（ TZE ）检测信号（经R 21、R 20、C 12传送至U2的TZE 引脚）。
D5、C 4 和C 5组成次级整流滤波电路。R 5 为输出电流传感电阻， U1（U1B+ U1A ）作为电流感测放大器使用， 执行输出恒流调节。U 3为光电耦合器， 对次级到初级的反馈起隔离作用。T1次级引脚⑨与⑩之间的绕组及D9、R 18、D12、Q3和C 10等组成次级偏置稳压器， 为U 1和U 3提供偏置。D10用作输出开路钳位（ 51 V ）保护。
U2通过引脚V INS对AC 输入电压的检测， 可以强制峰值开关电流跟踪输入电压的变化， 从而提高系统功率因数。
3 采用UCC28810的240W LED路灯驱动电源

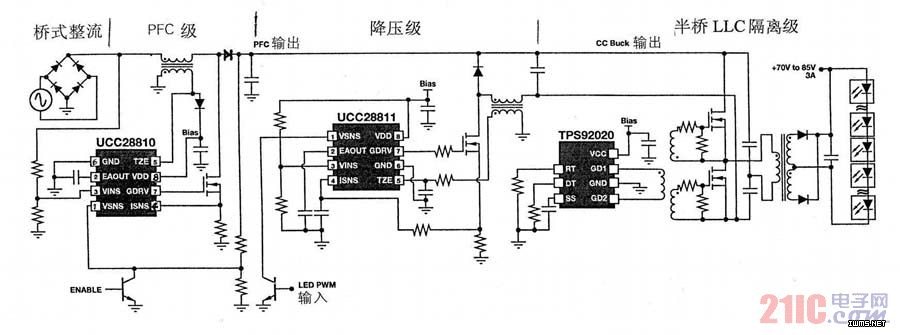

UCC28810不但具有单级PFC 反激式变换器控制功能， 同时支持独立PFC升压变换器架构。图3为采用UCC28810的240W LED 路灯驱动电源系统。该系统主要有三级： 在桥式整流器之后是基于UCC28810的PFC升压跟随器级； 第二极是基于UCC28811的恒流降压（ Buck）级， 它与PFC 级一样， 工作在临界导通模式（ C rM ） ; 第三级为隔离级， 为半桥谐振LLC 转换器， 用TPS92020作为驱动器IC。
图3 采用UCC28810的240W LED路灯驱动电源系统
