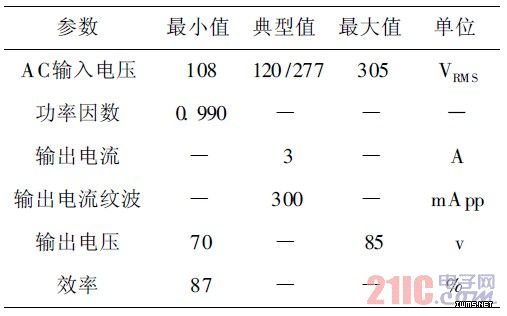

图3所示的隔离型离线式LED驱动器的技术规格见表2。

表2 设计技术指标

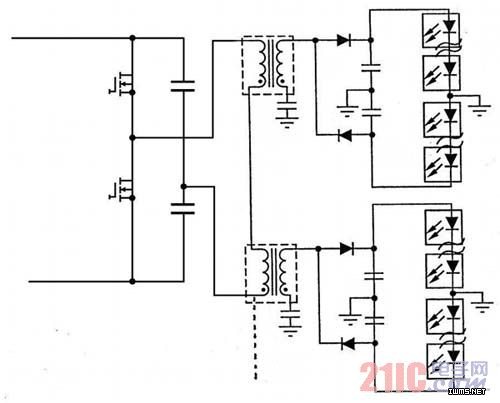

　半桥谐振LLC转换器可以采用多变压器配置， 如图4所示。图中所示的串联输入多并联LED 驱动方案， 有利于散热管理， 无需反馈， 成为LED 照明模块的一种重要驱动方案。

图4 多变压器配置

　　4 采用UCC28810的Triac调光LED照明电源

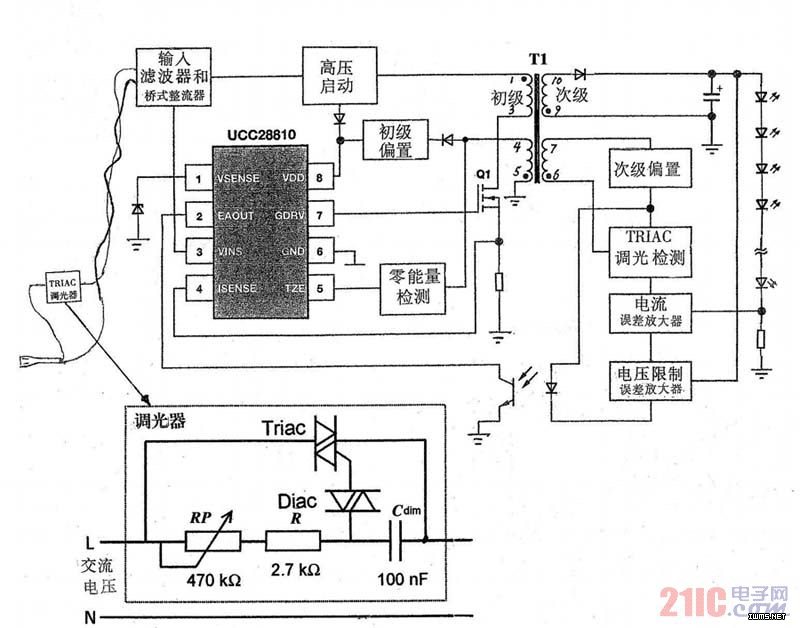

　　对于LED 普通照明来说， 传统三端双向可控硅（ Triac）调光方式被普遍看好， 这是因为Triac调光器电路简单， 成本低廉， 当用LED 灯具替代白炽灯时， 可以使用白炽灯墙上Triac调光器对LED进行调光。图5为基于UCC28810的Triac 调光LED 照明电源系统框图。

图5 基于UCC28810的Triac调光LED 照明电源系统框图

　　白炽灯是一种电阻性负载， 而LED驱动电源与白炽灯的情况完全不同， 因此使用传统T riac相控调光器对LED 进行调光， 必须相应附加专门的电路， 对Triac调光状态进行检测， 以保证在AC 线路半周期的Triac导通角内为T riac提供必要的维持电流（ IH ） , 当AC线路电压过零时确保T riac关断。

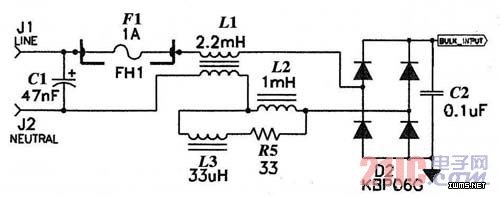

　　图6 为Tr iac 调光25W LED 照明电源的输入EM I滤波器电路。L 1、L 2和C 1、C 2 组成的共模和差模LC输入EM I滤波器， 是为满足EM I规范要求而设置的。当T riac 调光器被应用时， 为防止在Triac 与LC滤波器之间产生振荡， 在电感器L2两端连接了一个由L3和R 5串联而成的阻尼网络。

图6 输入EM I滤波器及阻尼网络

　　基于图5所示架构的实际25W Triac调光LED照明用电源， AC 输入电压范围达85~ 305 V, 线路功率因数> 0. 9, 输出DC 电压约为36 V, 输出恒流为700 mA, 可以10 个串联在一起的C ree XLamp7090XRE白光LED, 系统效率达89% .

　　5 小结

　　UCC28810型LED 普通照明电源控制器， 支持单级PFC 反激式变换器电路拓扑和传统Triac相位控制调光器调光。目前此类IC 还有很多， 如TPS92210等。LED 调光有PWM调光、模拟电压调光和Triac等多种方式。对于LED 普通照明应用来说， T riac 调光方案被人们普通看好。
