二、充电电路分析与检修
1.充电过程

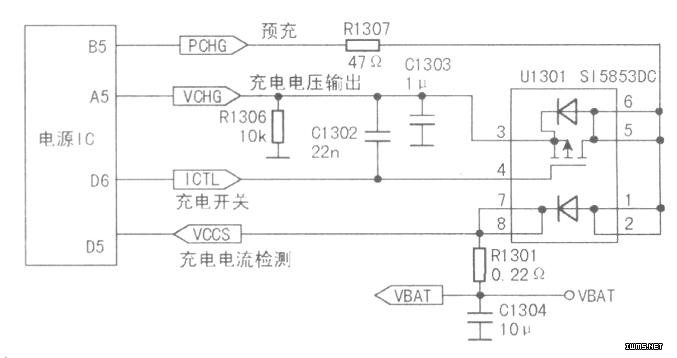

当插入充电器时，若充电电流检测瑞(VCCS)检测到电池电压低于2.8V，VCHG端电压经过电源IC内部调节后，通过PCHG(预充)给电池预充电，如上图所示。
当VCCS端检测到电压大于或等于2.8V时，电源IC输出充电开关信号，使Ul301导通，充电电压经Ul301（3）、(5)、（1）、（7）脚及Rl301给电池充电。当电池电压等于充电电压时，U1301截止，完成充电。
2.不充电故障检修
在排除充电器和电池故障后，若手机还是不能充电，可能以下情况引起：
(1)充电电没送到Ul301的（3）1间或电源IC的A5端(2)U1301损坏。
(3)电源IC内部充电电路损坏。
(4)电源IC的D6瑞与Ul301（4）脚间断路，或送出的开关信号达不到开启电压的要求。
(5)Ul301（8）脚与电源IC的D5端之间断路，或VCCS电为0V。
(6)Rl301损坏或电池连接器损坏。
三、振动电路分析与检修
1.振动电路分析

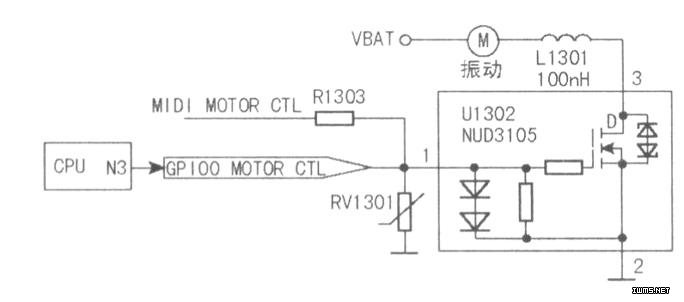

调干振动模式的手机在有电话呼人时，CPU发出开关信号GPIOOMOTORCTL，送至Ul302的（1）脚，使Ul302的（3）、（2）脚导通，振动电机得电转动，如下图所示。
2.无振动故障检修
无振动故障的原因；茵常有以下几点：
(1)振动电机损坏。
(2)Ll301损坏。
(3)Ul302损坏。
(4)CPU未发出开关信号.或虽发出开关信号但未能送到Ul302(1)脚。
(5)RVl301氧化短路。
