联想E307型手机电路分析
来源:本站整理  作者:佚名  2011-08-05 08:36:54




  四、耳麦电路分析与检修

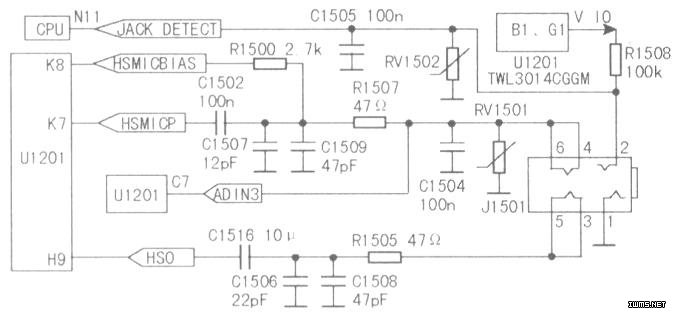

  1.耳麦电路分析

  没插入耳机时,VIO经过Rl508直接到CPU的JACKDETECT端,CPU的Nlt端为高电平,如上图所示。CPU判断未插入耳机,主机听筒和主机MIC工作。

  当插入耳机时,V1O经过Rl508及Jl501的(2)脚、(1)脚到地,CPU的JACICDETECT端被拉为低电平,CPU判断耳机插入,主板上的听筒和MIC停止工作。

  2.耳麦故障检修

  (1)主机听简无音

      该故障主要检查以下几点:

  1)听筒音虽是否关闭。

  2)测试听筒是否正常(直流电阻为32Ω)。

  3)将手机调试于打电话状态,用示波器测试听筒线路(听筒处或Jl901的(27)、(28)脚)是否有频信号输出。

  4)测试Jl501的(2)脚是否为高电平,11501是否虚焊或损坏。

  5)电源IC是否虚焊或损坏。

  6)CPU是否虚焊或损坏。

  (2)主机不送话

      该故障主要检查以下几点:

  1)测试MIC的阻值,正常阻值约为1.4kΩ,一般小于2kΩ。

  2)让手机处于呼叫状态,测试MIC的正极是否有1.2V左右的偏置电压。

  3)Jl501的(2)脚是否为高电平,Jl501是否虚焊或损坏。

  4)电源IC是否虚焊或损坏。

  (3)耳机无音

      该故障主要检查以下几点:

  1)耳机音量是否关闭。

  2)J1501的(2)脚是否有高电平,VIO是否虚焊或损坏。

  3)电源IC是否虚焊或损坏。

  4)CPU是否虚焊或损坏。

   (4)耳机无送话

   1)Jl501的(2)脚是否有高电平,VIO是否虚焊或损坏。

   2)Jl501(6)脚是否有1.2V左右的偏置电压。

   3)电源IC是否虚焊或损坏。

   4)CPU是否虚焊或损坏。

  五、LCD及主板按键背景灯控制电路分析与检修

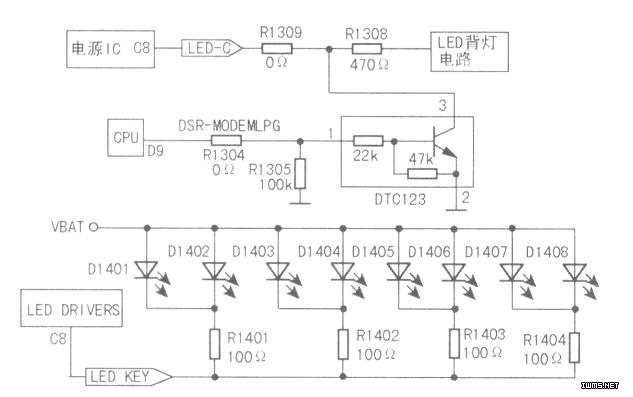

  1.电路分析该机LCD背景灯控制电路

  如中图所示。当开机或者在待机的状态(背灯灭后)下,接下按键时或者打开翻盖的时候,CPU的D9端就会输出一个控制电平,从而使Ul304导通,LCD的背灯就会打开。

  该机主板按键背灯控制电路如下图所示当开机或待机(背灯灭后)按键时,或打开翻盖时,电源IC(A1O和B1O)输出低电平为0V的LEDKEY信号,Dl401~Dl408发光,即背灯亮。当背灯灭的时候,电源 IC就会输出2.3V 左右的LED-KEY信号,加在Dl401~Dl408上的电压则会低于其导通电压,从而使背光灯不亮。

  2. 背灯不亮故障检修

  背光灯不亮的故障,主要原因有以下三个方面:

  (1)VBAT未加到Dl401_Dl408上。

  (2)Dl401~Dl4O8损坏。

  (3)电源IC持续地发出 2.3V的 LED-IiEY信号。
