白光LED1.5V手电筒电路
来源:本站整理  作者:佚名  2011-08-06 14:49:58

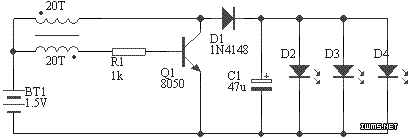

      白光LED的发光效率高,正在成为新光源。由于白光LED的点亮电压较高,大约3.5V,要用三节电池才能点亮,体积大。笔者制作了一个微型升压电路,用一节5号电池升压,即可点亮LED,夜晚照出光可达10米远。整个电路装在一节5号电池的小电筒里,非常方便实用,电路如附图所示。

  附图中升压变压器可用节能灯的磁环,用Φ0.21MM的漆包线双线并绕20T,注意同名端不要接错,LED根据需要接1-3只,调整R1使LED最亮,总电流在100MA以内。
