超静音温热型饮水机加热部件结构与普通温热型饮水机基本相同，只是将电热管改为立式安装，并采用三位温控器支架，从上至下依次安装95℃手动复位温控器和88℃、81℃自动复位温控器。服控器的动作温度从高到低排列，可使温控器感受电热管的温度后，起到分级断电的作用，从而实现超静音加热的目的。

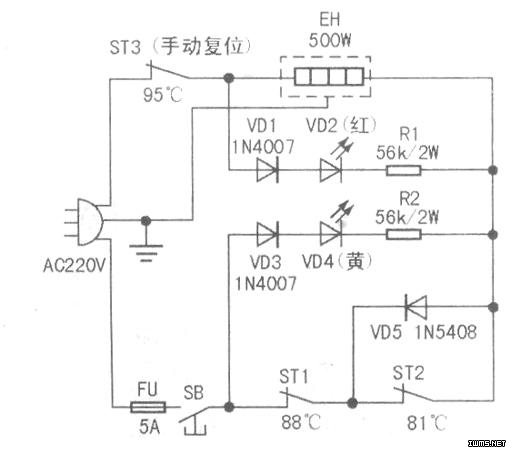

　　下图是一款超静音温热饮水机的电路，由全功率加热电路、半功率加热电路及加热保温指示电路三都分组成。插上电源插头，按下开关SB，加热器EH得到AC220V交流电全功率加热。同时发光二极管VD2亮，作加热指示。水的温度升高到第一设定温度81℃时,温控器ST2触点断开，这时电源通过整流二极管VD5半波整流后对EH供电，EH进入半功率加热状态，发光二极管VD4与VD2同时亮。当水温升高到第二设定温度88℃时，温控器ST1触点断开，VD3限流后的小电流，仅用于保温，同时发光二极管VD2熄灭，只有VD4.亮，作保温指示。水温降低到第二设定温度下限时，ST1触点闭合，又开始半功率加热。以后通过ST1触点控制EH断电、半功率加热，使水温保持在85℃～95℃范围内。
