闪烁灯电路的设计
来源:本站整理  作者:佚名  2011-08-06 14:50:12



  闪烁彩灯往往能够增加节日的气氛,试设计一个彩灯控制电路,要求彩灯能有规律地进行闪烁.并且闪烁频率可调。

  (一)整体电路的构建

    根据设计要求和电路组成的一般原则,闪烁灯电路大致应由脉冲形成电路、驱动放大电路和负载(小灯泡)三部分组成,如图lO一2—7所示。其中,脉冲形成电路的作用是产生周期性脉冲,控制小灯泡按一定周期发亮,出现闪烁;驱动电路的作用是把微弱的脉冲信号进行放大,以便驱动小灯泡闪烁发亮。

(二)单元电路的设计
1.脉冲形成电路的设计

      脉冲产生电路一般是利用电容的充放电来实现的,可供选择电路较多.比较常用的有集成运放组成的脉冲产生电路和555组成的多谐振荡电路等,对振荡周期要求较高时.还可选用晶体振荡器,另外用CMOS门电路也可以组成脉冲振荡电路。考虑到实际对脉冲周期精度要求并不高,因此,闪烁灯电路选用比较简单的

    CMOS门电路组成脉冲形成电路。

    CD4069是一个CMOS六非门集成电路,采用双列式l4引脚塑料封装,如图10-2-8所示。利用CD4069其中的两个非门就可以组成脉冲产生电路,如图l0-2-9所示.CD4069的两个非门组成一个简单的多谐振荡器,电阻R起限制CMOS电路输入电流的作用。振荡器的频率主要取决于Rp和C的数值大小,即f=1/T=1/2RpC,调整Rp可以改变振荡频率。如当RP=l00kΩ,C=10uF时.可得到频率为0.5Hz的振荡脉冲。

2.放大电路的设计

    多谐振荡器输出脉冲的幅度很小,一般只有几毫安,必须进行放大,才能驱动小灯泡发亮。考虑到驱动小灯泡发亮只要有足够大的电流即可,而对放大器的其他要求不高,因此选用一般的三极管共射极放大电路即可满足要求,放大电路如图10-2-10所示,三极管选用一般的管子9013,B值一般为几十,电阻R起限流作用。

(三)整体电路的确定

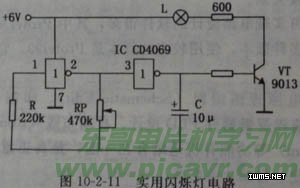

    脉冲产生电路与放大电路之间采用电阻连接。按照以上电路设计,多谐振荡器产生的脉冲信号经三极管VT放大后,使小灯泡L有规律地闪烁发光,整体电路如图l0-2-11所示。
