本文介绍一款经济实用的门磁报警器的制作套件。在市场上，利用磁铁作为启动信号的报警器已非常普遍，当将磁铁和报警器靠近时，报警器不发声，而当磁铁与报警器移开时，报警器便发出响亮的报警声。这种报警器安装简单，体积小巧，只用了三节AG13钮扣电池便可以工作，将报警器主机安装于固定不动的门框上，而将带有磁铁的部件安装于移动的门上，当门关上时，磁铁与报警器主机结合在一起，不报警，而当有人进入时，必定打开门，此时门的转动带动了门上的磁铁部件，使得报警器主机与磁铁分开，报警器发出响亮的报警声。制作好的门磁报警器照片如下，相信很多网友都看到过吧，接下来我们将详细介绍这款报警器的制作。

一、工作原理

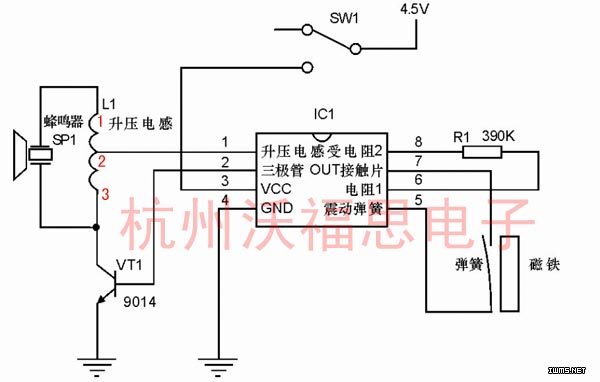

本报警器电路原理如图2：

      打开电源开关SW1，报警器得电工作。当磁铁与弹簧靠得较近时，磁铁的磁场将弹簧吸向磁铁方，动、静开关片接通，系统处于预警状态。而当磁铁移开时，弹簧失去磁场，恢复到原始位置，这时动、静触点断开，起动报警，IC1收到报警信号后，经R1振荡电阻，在内部产生音频信号，经信号输出端，送入VT1，进行功率放大，放大后的音频信号经升压电感耦合，变成一个较高电压的音频信号，驱动蜂鸣器发出响亮的报警信号。
