工作原理
　　

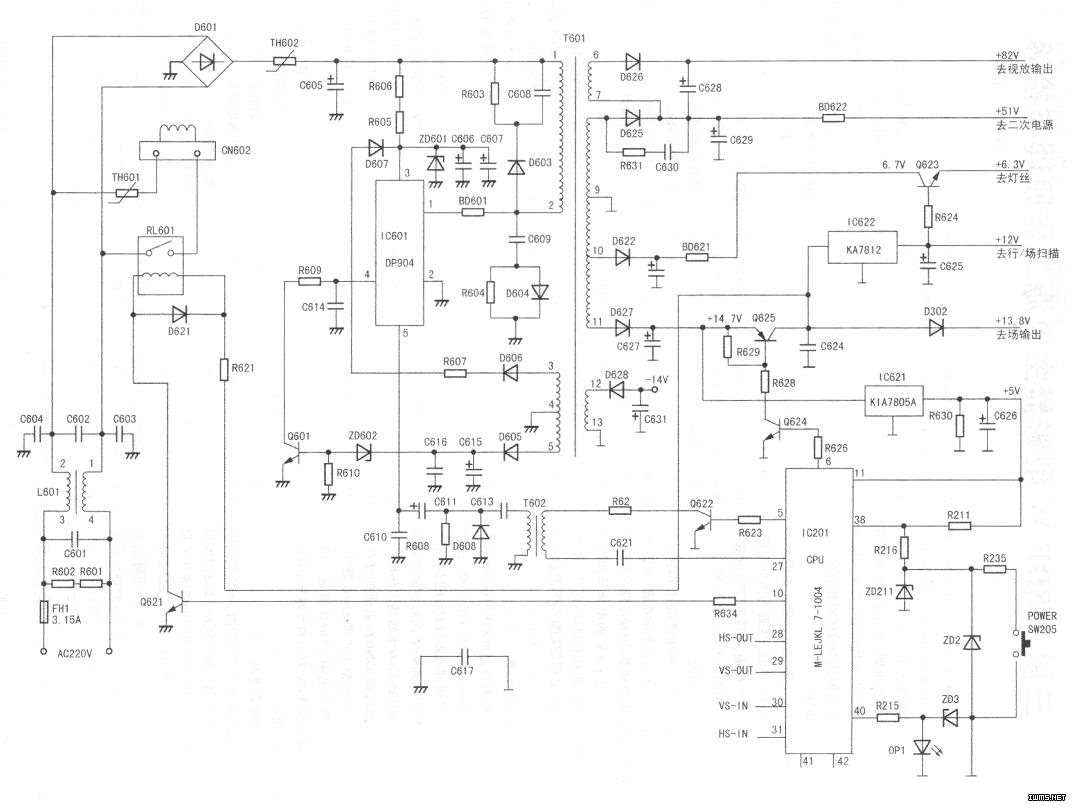

　　该机主电源由新型厚膜开关电源控制芯片DP904为核心构成，主要为微处理器、显像管灯丝、行/场扫描、视放和二次电源等电路供电，电路如图所示。

　　1.DP904芯片简介
　　
　　DP904是三星公司生产的开关电源专用厚膜电路。其内部包含基准电源、振荡器、电流模式PWM控制器、驱动电路和软启动电路以及耐压高达650V的电流检测型功率输出场效应管，并具有过流、过压/欠压、过热等保护功能。其引脚功能与实测数据见下表。

　　2.市电输入及变换
　　
　　接通交流电源后，220V市电电压经保险管FHI送到由R601、C601、L601、C602等元件组成的共模滤波器(即抗干扰电路)，滤除市电电网中的高频干扰后，分两路输出：一路经继电器RL601送到由热敏电阻TH601和消磁线圈CN602组成的受控消磁电路；另一路经整流桥堆D601整流，经负温度系数热敏电阻TH602限流，电容C605滤波得到300V左右直流电压，为开关电源电路供电。

　　3、开关变压器电路
　　
　　由整流滤波电路产生的约300V直流电压，经开关变压器T601的(1)-(2)绕组加到IC601(1)脚(即DP904内部的场效应开关管漏极)。同时，经启动电阻R606、R605降压后加至IC601(3)脚(供电端)，并对电容C606、C607进行充电，当芯片(3)脚电压升高到l5V后，芯片内部振荡电路启动进入振荡状态，开关电源开始工作。此时，T601的(1)-(2)绕组便有高频脉冲电流流过，因电磁感应，在T601的(3)-(4)绕组中感应出高频脉冲电压。该电压经D606整流，IL607限流，D607限幅，C606、C607滤波后，获得32V左右的直流电压，取代开机时由R606、R605提供的开启电压，以维持电源芯片IC601正常工作。

　　4.稳压控制电路
　　
　　稳压控制环路主要由ZD602、Q601、IC601(4)脚内部等电路构成。当市电电压升高或负载变轻，引起输出电压升高时，T601的(4)-(5)绕组产生的取样电压也升高。该电压经稳压管ZD602限压后，再经R610取样，使Q601的基极电位上升，Q601导通加深，导致IC601(4)脚电位下降，IC601(4)脚电位的变化经IC601内的稳压控制电路处理后，控制其内部场效应开关管导通的时间缩短，开关变压器T601因开关管导通时间缩短而储能下降，开关电源输出的电压下降到规定电压值，实现稳压控制。反之，稳压控制过程相反。

　　5.保护电路
　　
　　(1)电源启动防过流保护TH602是负温度系数热敏电阻，主要是在开机瞬问起限流作用，以免整流桥堆D601等元件流过过大的冲击电流而损坏。

　　FHI是用于防止市电整流、滤波电路、开关电源过流而设置的3.l5A保险管。

　　(2)开关管保护电路由R603、C608、D603和C609、R604、D604组成两路尖峰脉冲吸收回路，其作用主要是用来消除IC601内部开关管截止时，开关变压器产生的尖峰电压，防止集成电路不被击穿损坏。

　　(3)过压保护电路当交流输入电压过高或稳压电路失控，引起C606两端电压高于34V时，稳压二极管2D6Ol击穿对地短路，使IC601无工作电压而停止工作，起到保护整机作用。

　　另外，IC601(3)脚内部还具有过压保护功能。

　　(4)欠压保护电路若开关电源因工作异常导致IC60(3)脚电压低于9V时,IC601将停止工作，进入锁定状态。

　　(5)过流保护电路IC601（2）脚内部设有一个过流检测电阻与开关管源极相连。当开关管输出过流时，过流检测电阻两端电压升高，超过设定阈值(1V)时，其内部过流保护电路动作，振荡器停振，切断电源输出。

　　(6)过热保护电路当IC601内部管芯结温超过160℃时，过热保护电路动作，电源停止工作。

　　另外，C630、R631组成抗干扰网络，用于滤除高频整流二极管由导通到截止瞬间所产生的尖峰高频干扰，保护整流元件不被损坏。D621是为了防止Q621截止瞬间被过压损坏而设置的。

　　6.同步电路
　　
　　开关电源刚开始工作时处于自激振荡状态，振荡频率由芯片内部电路决定。行电路开始工作后，微处理器IC201（27）脚输出钳位脉冲(CLAMP)经T602隔离，C613、C611耦合至IC601（5）脚，开关电源的工作频率因此而被行频锁定。

　　7.正常显示与节能控制
　　
　　在主机电源管理信号(VESADPMS)的控制下，该显示器有两种工作状态：一种是正常工作状态。另一种是节能状态。不同的状态通过面板指示灯的发光情况显示出来。

　　(1)正常显示状态：当微处理器IC201（30）、（31）脚同时检测到主机显卡送来的行场同步信号时，经过内部同步信号处理电路识别处理后，从其(6)脚输出高电平开机信号，并经R626加至Q624的基极，使Q625、Q623相继导通。这样，整机受控电源全都接通。与此同时，微处理器的(40)脚输出高电平，经R215加至电源指示灯OP1控制端，OP1为绿光，表明该机处于正常工作状态。

　　(2)节能状态；当鼠标、键盘长时间不工作时，计算机只输出行同步信号或场同步信号，IC201检测到这个信息后，从(6)脚输出低电平控制信号，使Q624、Q625、Q623相继截止，切断行/场扫描电路及显像管灯丝的供电，显示器黑屏。此时，微处理器的(40)脚输出脉冲控制信号，使电源指示灯OP1绿色闪烁，表明该机进人节能状态。
