可控整流电路

来源：本站整理作者：佚名 2011-08-08 09:23:38

一、单相半波可控整流电路

1、工作原理

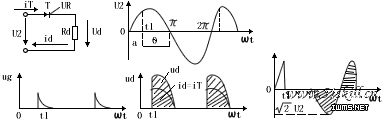

电路和波形如图1所示，设u2=

U2sinω。
正半周：
0＜t＜t1,ug=0,T正向阻断，id=0,uT=u2,ud=0
t=t时,加入ug脉冲，T导通，忽略其正向压降，uT=0,ud=u2,id=ud/Rd。
负半周：
π≤t＜2π当u2自然过零时，T自行关断而处于反向阻断状态，ut=0,ud=0,id=0。
从0到t1的电度角为α，叫控制角。从t1到π的电度角为θ，叫导通角，显然
α+θ=π。当α=0，θ=180度时，可控硅全导通，与不控整流一样，当α=180度，θ=0度时，可控硅全关断，输出电压为零。
