USB的版本
第一代：USB 1.0/1.1的最大传输速率为12Mbps。1996年推出。
第二代：USB 2.0的最大传输速率高达480Mbps。USB 1.0/1.1与USB 2.0的接口是相互兼容的。
第三代：USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0
USB A型插座和插头

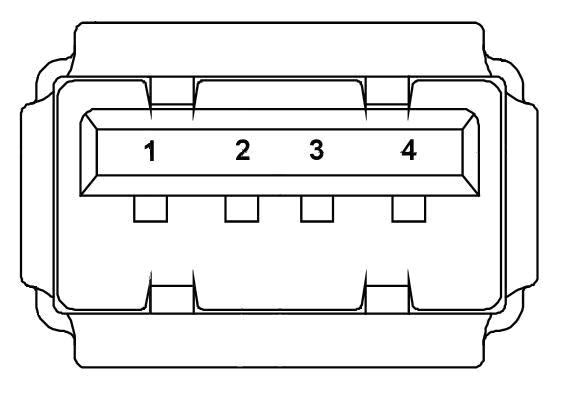

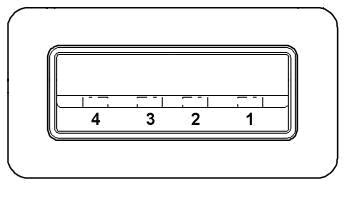

USB A型插座引脚分布 USB A型插头引脚排列分布
USB B型插座和插头

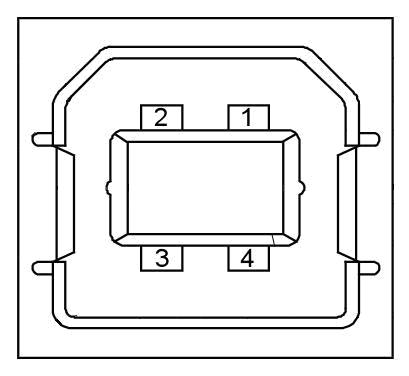

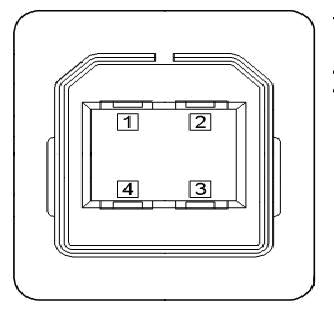

USB B型插座引脚分布 USB B型插头引脚分布
USB A-B型引脚功能
|
引脚序号 |
功能名 |
典型电线颜色 |
|
1 |
VBUS |
红 |
|
2 |
D- |
白 |
|
3 |
D+ |
绿 |
|
4 |
GND |
黑 |
|
Shell |
ShiELD |
|
SB mini-B 插座和插头

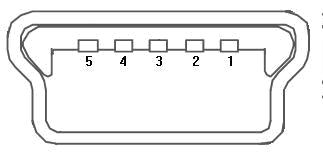

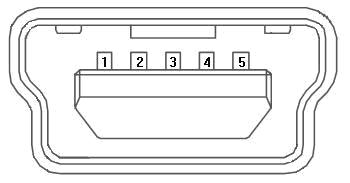

USB mini-B型插座引脚分布 USB mini-B型插头引脚分布
USB mini-B型引脚功能
|
引脚序号 |
功能名 |
典型电线颜色 |
|
1 |
VBUS |
红 |
|
2 |
D- |
白 |
|
3 |
D+ |
绿 |
|
4 |
ID |
不用 |
|
5 |
GND |
黑 |
|
Shell |
Shield |
|
关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

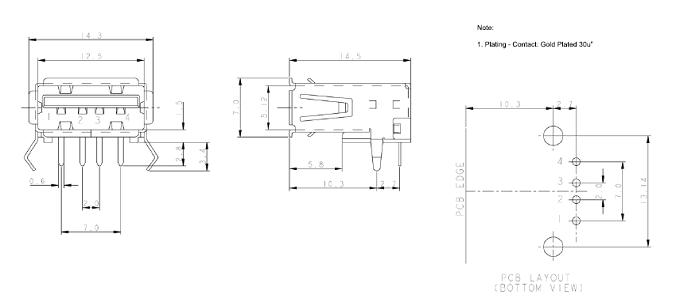

USB A型插座DIP直插

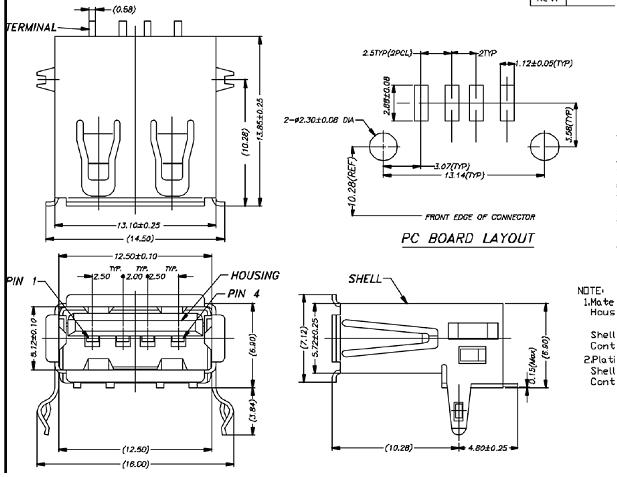

USB A型插座SMT贴片

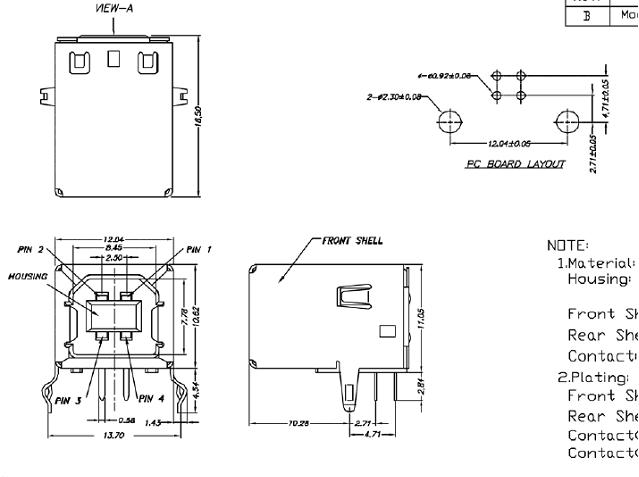

USB B型插座DIP直插
USB Mini-B型插座贴片
下载：网上某人画好的USB Mini-B Protel封装库
(来源：lxysduky's Blog)

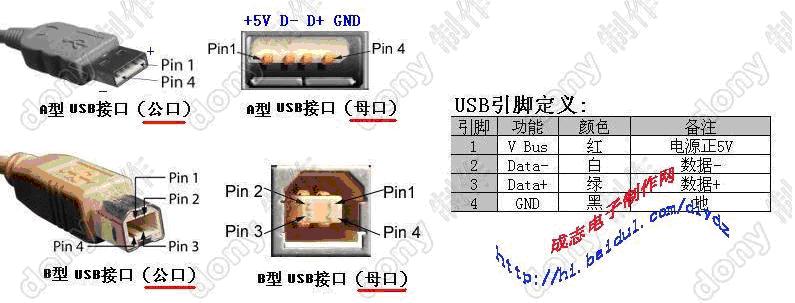

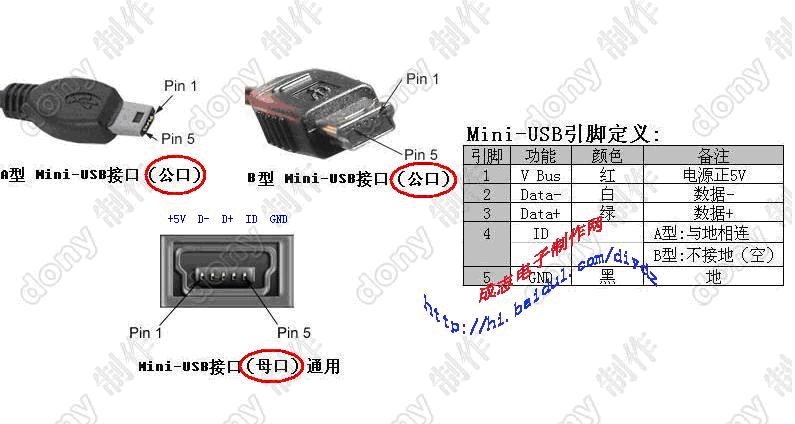

USB实物图
