本例介绍的敲击式电子门铃，能在来客敲门时发出“叮咚”声。若在夜晚有人敲门时，还能自动点亮门外的照明灯。

电路工作原理

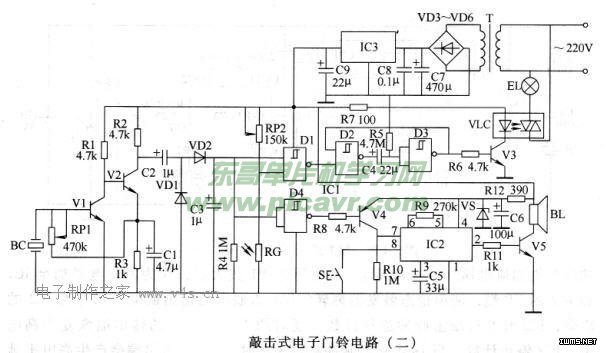

该敲击式电子门铃电路主要由敲击检测电路、倍压整流电路、照明灯触发延时控制电路·光控电路、门铃触戈电路、音效电路和电源电路等组成。

 电路中，敲击检测电路由压电陶瓷片BC、放大管V1与V2和外围阻容元件组成；倍压整流电路由整流二极管VD1与V D2和电容器C3等组成；照明灯触发延时控制电路由四与非门施密特触发器集成电路IC1内部的触发器D1 - D3,晶体管V3、光控晶闸管VT和外围阻容元件组成；门铃触发电路由IC 1内部的触发器D4和晶体管V4等组成；音效电路由音效集成电路IC2、音频放大管V5、稳压二极管VS和扬声器BL等组成；电源电路由电源变压器T、整流二极管VD3一V D6、滤波电容器C7一C9和三端集成稳压器IC3等组成，该电路产生直流6V电压，供给整机各有关电路；光控电路由光敏电阻器RG和电位器RP2组成。

平时，电容器C3两端无电压，IC1内部触发器D1和D4均输出低电平，V3和V4均截止，照明灯EL不亮，扬声器BL无声。当有人敲门时，压电陶瓷片 BC将声音信号转换为电脉冲信号，该信号经Vi和V2放大后，从V2的集电极输出，再经VD1、V D2和C3倍压整流后，在C3两端产生触发高电平，V3导通，使光控晶闸管VT导通工作，照明灯EL被点亮。同时，V4也导通，其集电极输出高电平触发信号，使IC2工作，其输出的音效电平信号经V5放大后，驱动扬声器BL发出“叮咚”声。

为了防止在白天敲门时点亮照明灯，在触发器D1的一个输人端接有光控电路。在白天光线较强，光敏电阻器RG受光照射而阻值变小，该输入端为低电平，此时即使有人敲门，触发器DL也不会输出低电平，触发器D3的输出端为低电平，V3截止。当环境光线变暗时，RG的阻值变大，使触发器D1与RG相连接的一端变为高电平。此时若有人敲门，则触发器D1输出低电平，D3输出高电平，V3和VT均导通，使照明灯EL点亮。

若IC2采用有两个触发端的双音效门铃集成电路，则可在其另一个触发输人端与地之间接上一只门铃按钮S（可安装在隐蔽处）。自家人回家或亲朋好友来访时可按动S，这时扬声器BL会发出鸟叫声（或乐曲声），这样，该门铃就具有了来客身份识别功能。

调节RPl的阻值，可调节整机电路在敲门时动作的灵敏度；调节RP2的阻值，可改变光控的灵敏度。改变电容器C4的容量和电阻器R5的阻值，可改变照明灯EL点亮的延迟时间。

元器件选择

R1一R12选用1/4W或1/8W碳膜电阻器。

RPl和RP2均选用密封式可变电阻器。

RG选用M G45系列的光敏电阻器。

C1一C6均选用耐压值为16V的铝电解电容器。

VD1一V D6均选用1 N4007型硅整流二极管。

VS选用1/2W、3.3V的1 N5988 B型稳压二极管。

V1和V2均选用S9014型硅NPN型晶体管；V3选用59013型硅NPN型晶体管；V4选用S9012型硅PNP型晶体管；V5选用C8050或2SC8050型硅NPN型晶体管。

VT选用电流容量为3A,耐压400V的光控晶闸管。

IC 1选用CD4093型四与非门施密特触发器集成电路；IC2选用内储“叮咚”声和鸟叫声的KD156型双音效集成电路；IC3选用LM7806或AN7806型三端集成稳压器。

T选用3一5VA、二次电压为lOV的降压式电源变压器。

S选用常开门铃按钮。

BL选用0. 5 W、8Ω电动式扬声器。

BC选用带助声腔的压电陶瓷片。
