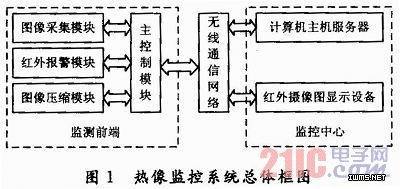

1．3 监测前端硬件整体设计
    监测前端主要完成对数据的采集、打包和传输等。监测前端采集温度数据，并通过对现场图像的采集，更进一步确认导线的状况。监测终端设备安装在野外，取电困难，所以选用太阳能加蓄电池的供电。

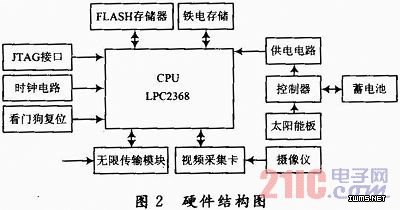

    监测前端的硬件结构图如图2所示。根据实际的需要，监测前端的微控器选用了基于ARM7内核RISC结构的LPC2368微处理器。它是一个支持实时仿真的32位ARM7TDMI-S CPU，并带有512 KB嵌入的高速FLASH存储器，且具有在系统编程(ISP)和在应用编程(IAP)的功能。控制器管理太阳能电池板对蓄电池的充电，并保证蓄电池对系统供电电路的放电。供电电路将蓄电池的电压转换为系统各部件电源所需的电压。图像采集模块将摄像机拍摄的图片压缩为压缩比适中的JPG格式，以适应无线网络窄带传输的需要。无线通信模块采用内嵌TCP／I协议的MC55，连接监控中心与监控终端，以实现它们之间的通信。JTAG接口可用于对LPC2368内部的所有部件进行访问，通过该接口可对系统进行调试、编程等。此外，还有存储单元，看门狗单元以及时钟电路等外围电路。

    为了满足系统低功耗的要求，采用了一系列降低系统功耗的措施，如选择低功耗元件、合理利用外围设备的睡眠模式、分时供电等一系列低功耗措施，给功耗较大传感器加上开关电路，在不用的时候关闭电源，以达到节电的目的。而且，图像采集模块，摄像机等部件的功耗较大，均加上了开关电路，确保系统在无光照情况下可以长时间工作。
1．4 监测中心即监控中心计算机数据服务器
    监控中心计算机数据服务器也包括硬件和软件部分，硬件为一台能接入Internet的计算机，软件为监控程序，电脑的网络状态为公网、动态IP。本系统将服务器和监控中心端放到一台计算机上，以节约硬件和网络资源。
    监测中心主要功能：系统在用户计算机上实现和运行并将相关数据存入数据库。主要完成对各个监测点数据的收集，并将系统中心端的相关配置信息、设置状态信息和环境数据存储到数据库中，方便用户进行数据分析和处理。具体来说有如下功能：
    (1)显示功能：包括温度传感器采集数据、红外热像监控器热像图的显示、历史值的显示和按照时间显示数据等；
    (2)存储功能：实时数据、历史数据、运行记录、当前状态的储存；
    (3)整理功能：对历史数据进行整理，删除选定的历史数据文件，删除某段时间以前的历史数据。
    (4)打印报表：选定日期和报表类型，即可打印。
