(3)低通滤波器
　　
　　鉴相器的输出不仅有控制信号，还有一些高频谐波成分，这些谐波将影响VCO电路的工作，故在鉴相器的输出端设有低通滤波器，以滤除这些高频成分。

　　低通滤波器简称LPF，是英文LowpassFiLTEr的缩写。低通滤波器又被称为环路滤波器，它是一个RC电路，位于鉴相器与VCO电路之间，其电路基本形式如右图所示。

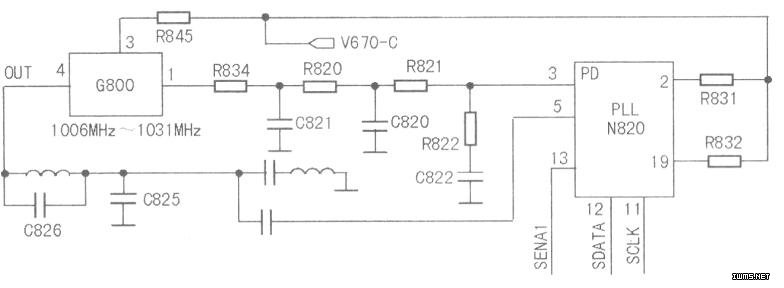

　　在诺基亚8110手机中，R834、R820~R822及C820~C822组成UHFVCO频率合成环路中的低通滤波器，参见上图。

　　(4)压控振荡器
　　
　　压控振荡器简称VCO，是英文VoltageColltrolO5cillator的缩写。压控振荡器是一个电压-频率转换装置，可将鉴相器PD输出的相差电压信号的变化转化成频率变化控制信号。

　　压控振荡器在锁相环中比较重要，是频率合成及锁相环路的核心电路，该电路应满足以下要求：1)输出幅度稳定(否则会影响鉴相灵敏度)；2)频率薇盖；7;阴有余量；3.电压-频率变换线性范围宽。

　　VCO电路的电压控制功能是通过一个特殊的器件来完成的，这个器件就是线性好、可控范围大的变容二极管。在实际应用中，变容二极管采用反向偏置连接。鉴相器输出的相差电压加在变容二极管两端。当鉴相器输出电压发生变化时，即变容二极管两端的反偏发生变化，则变容二极管的结电容改变，VCO输出频率也随之改变。

　　当VCO处于正常工作时，VCO输出一个固定的频率信号，若某种外界因素(如电压、温度)导致VCO频率升高，则分频输出的信号乌/N比参考信号高，鉴相器检测到这一变化后，其输出电压减小，使变容二极管两端的反偏压减小。这使得变容二极管的结电容增大，振荡回路改变，VCO输出频率降低。若外界因素导致VCO频率下降，则整个控制环路执行相反的过程。

　　在手机电路中，VCO有接收机VCO与发射机VCO之分。从电路形式上来说，VCO有分立元件电路与VCO组件之分。在早期的手机电路中，UHFVCO(或RFVCO、RXVCO等)通常采用VCO组件，IFVCO(或VHFVCO等)采用的是分立元件。随着手机的小型化发展，现在手机的VCO电路基本上都采用VCO组件。

　　摩托罗拉cd928手机的接收VCO电路(RxVCO)，与摩托罗拉87、328型手机的TXVCO与RxVCO电路基本相同，如下图所示。诽基亚8110手机的接收VCO(UHFVCO)电路，与三星SGH600、爱立信788、诺基亚8810等手机的接收VCO电路基本相同。

　　VCO在频率合成中相当重要，为了减小负载对VCO的影响，通常在VCO的输出端加人缓冲放大器。

　　(5)分频器
　　
　　手机中的频率合成环路多，不同的频率合成环路使用的分频器不同：接收机的第一本机振荡(RxVCO、UHFVCO、RHVCO)信号是随信道的变化而变化的，‘该频率合成环路中的分频器是一个程控分频器，其分频比受控于手机的逻辑电路；中频VCO信号是固定的，中频VCO频率合成环路中的分频器的分频比也是固定的。

　　程控分频器受控于频率合成数据信号(SYNDAT、SYNDATA或SDAT)。

　　分频器通常被集成在PLL电路或一个复合中频模块中。在电路图中查找分频器可从两个方面着手：一是从VCO的输出端去找；二是沿着频率合成控制信号去找。

　　小结：频率合成环路包含五个基本的功能电路：参考振荡、鉴相器、低通滤波器、压控振荡器、分频器。

　　参考振荡给率合成环路提供基准信号，使手机的工作频率与系统保持一致。

　　鉴相器是一个相位-电压转换装置，它将信号相位的变化变为电压的变化。

　　低通滤波器是滤除鉴相器输出的高频成分，以防止高频谐波对VCO电路的影响。在鉴相器中，参考信号与VCO分频后的信号进行比较。

　　VCO是一个电压-频率转换装置，它将电压的变化(鉴相器输出电压的变化)转化为频率的变化。VCO输出的信号通常是一路到其他功能电路。另一路回到分频器作取样信号。

　　分频器包含程控分频器和一般分频器。

　　程控分频器的分频比是可变的，手机电路中UHFVCO(R3CVCO)频率合成环路中的分频器就是一个程控分频器。一般分频器的分频比是因定的，手机电路中VHFVC0频率合成中分频器是固定的。分频器将VCO信号进行分频，得到频率比较低的信号，以提高鉴相器的比较精度，即提高频率合成环路的控制精度。
