1.天线及天线电路
话机本身的天线一般为螺旋鞭状天线或短鞭状天线。由于移动台的天线有足够宽的工作频带，能辍盖全部的收发信道，所以蜂窝话机都可使用内按和外接天线。
天线分为发射天线与接收天线，将高频电流转化为高频电磁被传送出去的导体，称为发射天线；将高频电磁波转化为高频信号电流的导体，称为接收天线。

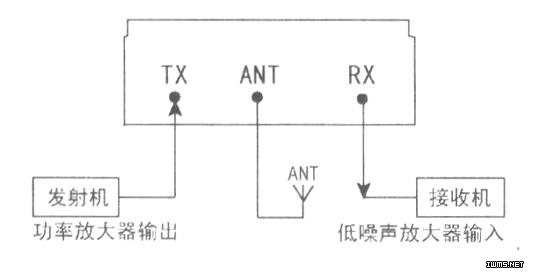

在一些蜂窝电话机中，信号从天线进来后，先送人双工派波器(选频电路)。天线和双工器都是无源器件。双工器包括发射滤波器和接收摅波器，它们都是带通坡波器。双工滤波器有3个端口，即天线接口(公共端)、发射输出螨及接收输入端，如下图所示。
由于发射信号总是比接收信号强，而强信号对弱信号有抑制作用，会使接收电路被强信号阻塞，从而导致所接收的弱信号被淹没，引起接收灵敏度下降。接收滤波器就是阻止发射信号窜人接收电路，并滤除掉接收频段以外的信号；而发射滤波器则被除掉接收频段信号及发射调制信号。当然，也有一些话机使用接收与发射分离的滤波器。

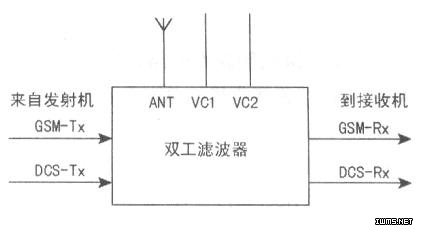

下图是一个带开关电路的双工滤波器。
VC1与VC2是控制端；GSM-R3C、GSM一TX分别代表GSM的接收、发射端口；DCS-TX、DCS-Rx分别代表l800MHz频段的接收、发射端口。
从以上的内容可以看出，在手机电路中寻找天线电路，比较重要的就是寻找天线的图形符号和天线的表示字母“ANT”。
在天线电路中，除了双工滤波器，还有天线开关电路。模拟手机中的天线开关电路用于内接天线与外接天线的转换。由于数字手机采用了TDMA技术，该技术以不同的时段来区分用户，且GSM手机的接收机与发射机是间隙工作的，所以在数字手机中，天线开关通常用于接收射频信号与发射射频信号通道的转换。在一些双频手机中，天线开关还用于GSM信号和DCS信号的切换。双频手机中的双丁滤波器含有开关电路，VC1和VC2为控制信号。

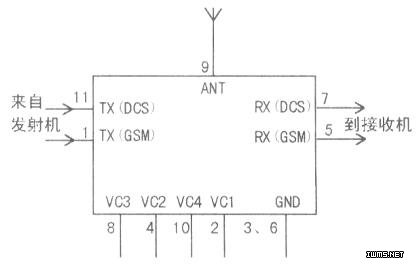

在一些手机的天线电路中，只采用天线开关，滤波器被分别放在接收射频电路和发射射频电路中，如下图所示，该IC（9）脚接天线，（5）、（7）脚输出射频信号到接收机电路，（1）、(11)脚的信号来自发射机功率放大器。用示波器在天线开关的控制端可检测到控制信号的脉冲波形。控制天线开关的佶号来自逻辑电路，同时这些信号也控制发射机、接收机电赌。
