基于P89LPC932超声波测距仪
来源:本站整理  作者:佚名  2011-08-10 07:30:18




2.2 超声波接收器的设计

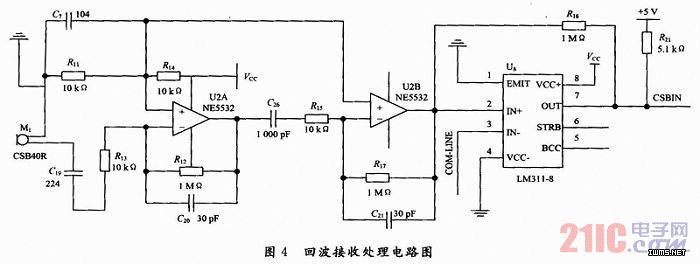

    超声波接收器包括超声波接收探头、信号放大电路及波形变换电路三部分。超声波探头必须采用与发射探头对应的型号,这里采用CSB 40R。由于经探头变换后的正弦波电信号非常弱,因此必须经放大电路放大。正弦波信号不能直接被微处理器接收,因此必须进行波形变化。如图4所示,前级采用NE5532构成10 000倍放大器,对接收信号进行放大;后级采用LM311比较器对接收信号进行调整,LM311的3管脚的输入为比较电压,可由J1跳线选择不同的比较电压以选择不同的测距模式,如图5所示。




    模组提供了测距模式选择跳线J1,可以选择短距测量模式、中距测量模式或距离可调模式。跳线选择LOW时为近距测量模式,选择HIGH时为中距测量模式;选择SET时为距离可调模式。
