5 软件设计

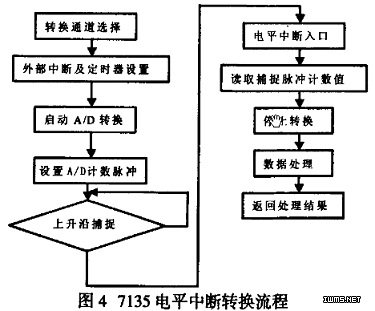

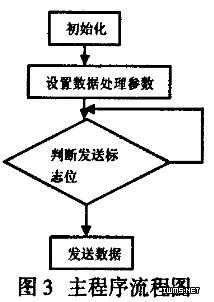

　　系统软件的设计中含有以下几个处理模块：初始化及主程序模块，中断处理模块，数据处理及传送控制输出模块。其中中断处理模块包括通讯中断，捕捉中断处理。数据处理及传送控制输出模块则包括温度对象的数据处理，串行通讯的接收与发送控制。以下简要介绍主程序运行流程与 7135 电平中断处理。程序流程如下：

　　在 A/D 转换过程中，因为 BUSY 脚上升沿时开始脉冲计数，下降沿是计数即完毕，所得结果 存放在 CCP 寄存器中，它是分 CCPR1H 与 CCPR1L 高、低两个字节共 16 位寄存器。将 CCPR1H左移 4 位加上 CCPR1L 再减去 10001，即为 A/D 转换脉冲的计数值。将转换后的数据按前述方法由软件进行进一步处理。对采样数据的处理过程中，可取对每 4 次或 8 次采样值进行脉冲 滤波，或可以结合其他滤波方法一起例如一阶滤波方法对数据进行处理，送显，控制，这样能使测量更准确，显示更稳定。为保证生产的持续稳定进行提供有力保障。

　　6    结束语

　　此温度变送器的工作环境相当恶劣，静电干扰非常大，在调试过程中甚至出现了芯片被静电激穿烧坏的现象，在串行通信的前端加光耦隔离并对 MAX485 芯片 A、B 分别上拉到电源和下拉到地起到了良好的保护作用，在长时间的使用期间此变送器无论是在稳定性、精度、 实时性还是安全性上都表现良好，满足了实际生产的需要。

　　本文作者创新点是以PIC单片机与ICL7135的实际工程应用为例，详细阐述PIC单片机与ICL7135将检测到的温度进行转换处理后通过串行口传送给上位机，应用于高精度的温度检测仪表中，介绍了一款智能温度控制仪表在温度变送器中的应用。对于实际生产有重要的借鉴意义。项目经济效大约50万元；数据来源主要是通过脉冲计数的方式获得测量的结果；研究方法：利用含有初始化及主程序模块、中断处理模块、数据处理及传送控制输出模块的设计软件来模拟实验研究，其中中断处理模块包括通讯中断，捕捉中断处理。数据处理及传送控制输出模块则包括温度对象的数据处理，串行通讯的接收与发送控制。
