华艺EF-60W型电子变压器电路分析
来源:本站整理  作者:佚名  2011-08-10 07:30:24



  电路工作原理

  该电子变压器采用工程阻燃塑壳密封,外观小巧玲珑。主要电气参数如下:输入电压AC220V/50Hz,输出电压Ac12V,输出功率50w,电源频率40kHz,功率因数O.98。

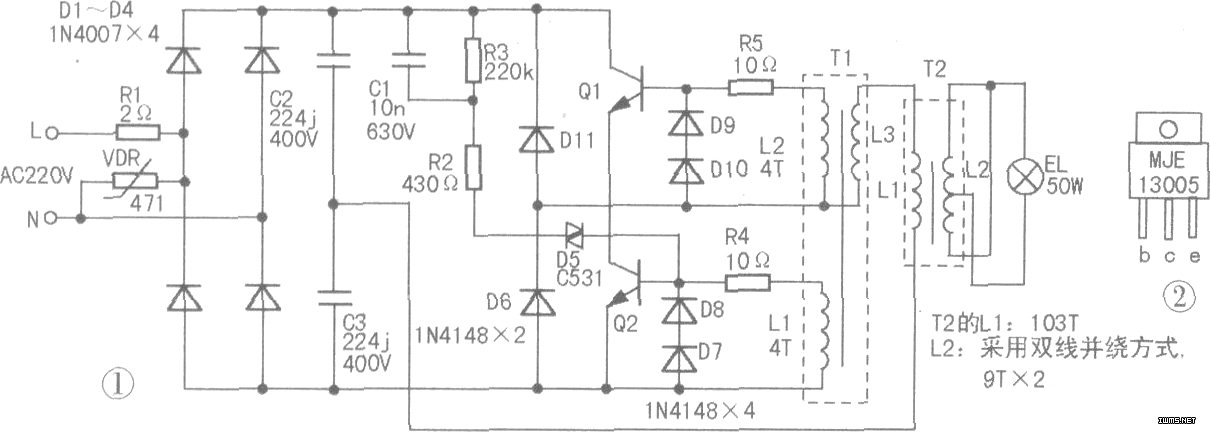

  根据实物绘制电路原理如图所示,元器件的序号及数值与电路板相一致。220V交流电源经保险电阻R1、整流桥D1—D4及电容c2、c3整流滤波后,输出:300V左右直流电压,作为开关管Q1、Q2的工作电源。

  同时,c2、c3串联,分别为降压变压器T2初级绕组及脉冲变压器T1次级绕组提供中心电压(150V)。c1、R3、R2、D5组成启动电路。其中,R3是c1的泄放电阻。由Q1、Q2及T1组成脉冲振荡电路。

  接通电源瞬间,+300V电压向c1充电,当c1两端电压大于32V时,该电压经R2限流后触发D5导通,随即Q2、Q1轮流导通和截止,T1的L1、L2中形成高频振荡,通过L3耦合输出。40kHz高频电流,经降压变压器T2降压,输出12V/4A交流电压,点亮石英灯EL。

  该电子变压器设有多重保护电路:

  1.由保险电阻R1、压敏电阻vDR组成整机过流/过压保护电路;

  2.开关二极管D11、D6是Q1、Q2的保护电路,利用D11、D6的单向导通的作用,吸收工作时加到Q1、Q2上的反压,防止其损坏;

  3.开关二极管D9、D10与D8、D7组成Q1、Q2的b、e结限幅电路,以防止其瞬间反压过高而损坏;

  4、电阻R5、R4分别是Q1、Q2基极限流电阻,防止工作时因过电流而损坏。正是由于该电子变压器设有上述保护电路,所以具有工作稳定、可靠性高等优点。
