原理简析

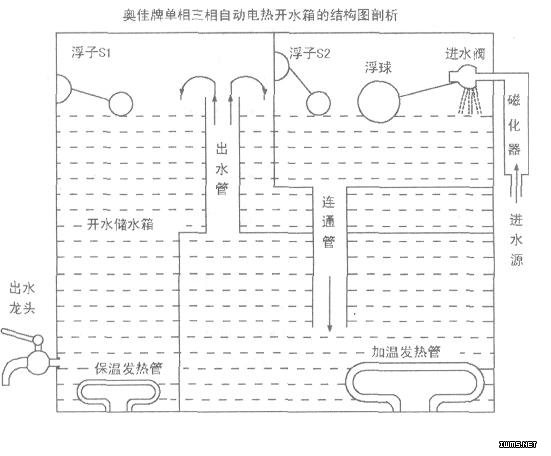

该机水路包括磁化器、生水箱、进水阀、浮球、浮子s1、生水进水管、煮水箱、煮水电热管、开水出水管、沸水箱、浮子s2、保温电热管、出水龙头等，如上图所示。
加水后，当水位上升到一定位置时，进水阀关闭，浮子s2动作，电热管加热。水开后，沸水被蒸汽压人储水箱，浮子s1动作，电热管断电，停止加热。
煮沸储存箱水满时，浮子s1动作，恒温电热管工作。当生水箱水位下降，浮球下降时，进水阀开通加水，重复循环过程，周而复始保证开水的正常供应。
电热开水器电路包括主电路、控制电路和信号指示电路，如下图所示。主电路由自动空气开关Qs，交流接触器KMl的触头、KM2的触头，加热管EH1-EH4等组成。控制电路由冷水控制微动开关s2，热水控制微动开关s1，交流接触器线圈KM1、KM2，温控开关sT1、sT2，信号指示电路由电阻器和信号灯LED等组成。
主电路得电后，LED1灯点亮。当生水箱水位达到设定水位时，水位控制开关s2闭合，接触器线圈得电动作，主触头闭合，加热管得电加热，开水进入储水箱。若开水储量不足，则保温电热管EH4不工作。
若开水储量达到设定值，s1动作，w11—02接通，接触器KMl的线圈断电复位，主触头断开EH1-EH3加热管电源，即停止工作。此时，交流接触器KM2的线圈得电动作，KM2的触头闭合，EH4得电投入保温。
在保温过程中，开水的温度受热敏开关sT1与sT2控制。低于sT1与sT2的设定温度时，热敏开关自动通电加热；如温度高于设定值时，热敏开关sT1与sT2则自动断电，停止加热。
当水箱缺水时，微动开关s2自动断开电源，确保加热器在无水或水量不足的情况下立即切断电源。当开水储量不足时，微动开关s1自动断开，保温加热管也不参与工作。
