红外传感器测量液位报警装置的设计
来源:本站整理  作者:佚名  2011-08-10 07:30:33





    1.2 实验基本过程与方法说明

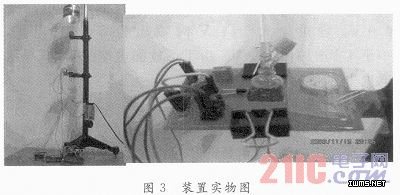

    在制作过程中,把可乐瓶装满水倒置固定在焦利氏称上,焦利氏称用来固定仪器,连接上滴管使水滴一滴滴下落。同时使红外发光二极管、光敏二极管及水滴在同一直线上,打开水滴控制开关使液体落下。当水滴下落时,将红外传感器接收端的电压信号进行放大,通过比较器输出高低电平给单片机编程计数,并且通过液晶显示屏显示。当实验开始时,利用按键设定报警点。当计数器所计的滴数达到报警点时,报警器报警。
    61板是陵阳大学计划的16位单片机,其核心芯片为SPCE061A。
    SPCE061A是继μ’nSPTM系列产品SPCE500A等之后凌阳科技推出的又一款16位结构的微控制器。与SPCE500A不同的是,在存储器资源方面考虑到用户的较少资源的需求以及便于程序调试等功能,SPCE061A里只内嵌32 KB的闪存(FLASH)。较高的处理速度使μ’nSPTM能够非常容易地、快速地处理复杂的数字信号。因此,与SPCE500A相比,以μ’nSPTM为核心的SPCE061A微控制器是适用于数字语音识别应用领域产品一种最经济的选择。性能如下:16位μ’nSPTM微处理器;工作电压(CPU)VDD为2.4~3.6 V(I/O);CPU时钟:0.32~49.152 MHz,内置2 KB SRAM,32 KBFLASH,可编程音频处理。
    显示屏为4×8的LCD12864。
    LS1是8 Ω 0.5 W的喇叭。

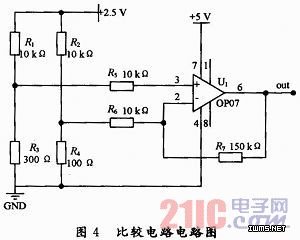

    运算放大器是OP07。OP07芯片是一种低噪声,非斩波稳零的双极性运算放大器集成电路,由运算放大器组成的比较电路如图4所示。由于OP07具有非常低的输入失调电压(对于OP07A最大为25μV),所以OP07在很多应用场合不需要额外的调零措施。OP07同时具有输入偏置电流低(OP07A为±2 nA)和开环增益高(对于OP07A为300V/mV)的特点,这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。



    超低偏移:150μV最大;低输入偏置电流:1.8nA;低失调电压漂移0.5μV/℃;超稳定,时间:2μV/month最大;高电源电压范围:  -3~-22 V,+3~+22 V。
