1．3 单片机中的软件流程

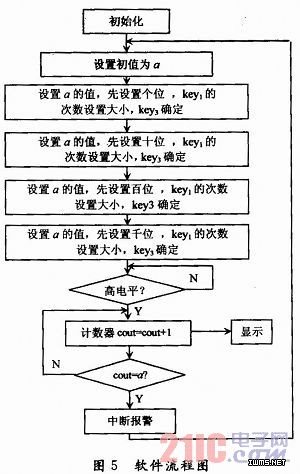

单片机中的软件流程图如图5所示。
先进行初始化，再通过按键key设置初始值a。判断信号接收端的电压如果为高电平，则计数器cout=cout+1，如果为低电平则不加。当计数器的cout等于初始值a时，中断报警，然后重新初始化。如果不等于初始值则继续计数。计数过程实时通过液晶板显示。
1．4 制作所用元器件清单
制作所用元器件如下：

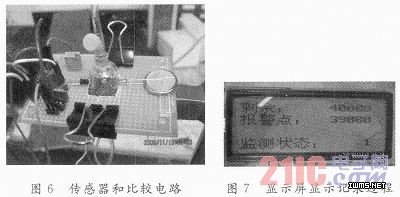

光敏二极管GKF104，红外发射管GKF104，凌阳61板SPCE061A。液晶显示屏LCD12864(见图6)，焦利式称，5 V稳压源，电阻，滑动变阻器，导线，医用输液器，2．5 L可乐瓶。
红外发射接收装置的实验中使用的红外发射与接收装置是GKF104元件，实物图如图7所示。该元件是一个集红外发射与接收于一体的元件，这样就保证了红外发射装置发出的红外线一定能被其接收装置所接收。但在实验过程中，红外发射与接收装置不再同一侧，因此将GKF 104的红外发射头与接收头人为地分开，并分别正对着放置在瓶子的两侧。当红外接收装置两端的光减少时，它两端的电压会增大。实验中将红外发射二极管接于CR2330(3 V)钮扣电池正负极上，长的引脚为正，短的引脚为负。
