MMA7260加速度传感器输出模拟电压信号来表征运动物体的加速度，输出的模拟电压信号与加速度成正比，模拟信号经由A／D转换后由微控制器进行计算处理。图2给出了MMA7260的引脚的示意图，其中Xout，Yout，Zout分别是X，Y，Z模拟电压输出引脚，G1，G2是量程选择引脚，VCC是传感器工作电源引脚，VSS是传感器接地引脚。

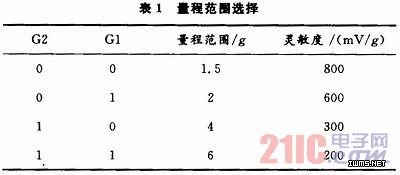

在使用MMA7260加速度传感器时，需要根据实际要求，通过对引脚4和引脚5赋予不同的数值以选择合适的量程，具体的选择方式和所对应的量程范围及灵敏度见表1。
1．3 控制器与加速度数据采集
本测量系统采用ATMEL公司的单片机ATmega16L作为主控制器。ATmega16L是高性能低功耗8位单片机，内部具有16 kB可编程Flash，0．5 kB的E2PROM，1 kB片内SRAM，内部集成了一个逐次比较式ADC电路，具有10位精度，13～260μs的转换时间，8路可选的单端输入通道。
ATmega16与MMA7260的连接如图3所示，用单片机PA口中的PA0，PA1，PA2分别作为MMA7260振动传感器X，Y，Z三个轴模拟电压的输入端。接收到的模拟电压信号由单片机内部自带的A／D转换器转换成数字信号，然后对数据进行处理。单片机的PC3引脚和PC4引脚用作振动传感器量程选择的控制端。MMA7260的G1和G2分别连接单片机的PC3引脚和PC4，通过控制PC3引脚和PC4引脚的输出电平选择所需量程，本系统中采用1．5g的量程，因此PC3引脚和PC4引脚均输出低电平。MMA7260的Sleep Mode引脚连接到单片机中的PC1引脚，让此引脚输出高电平，允许传感器进入睡眠模式，睡眠模式下具有节能效果。
