用于物流运输过程监测的振动测量系统
来源:本站整理  作者:佚名  2011-08-10 07:30:36






    2 测量系统软件设计

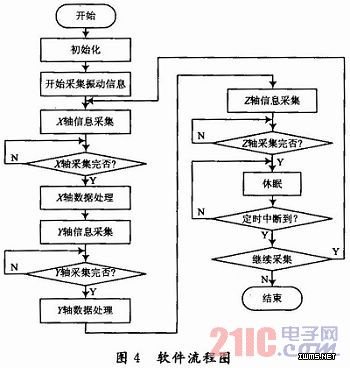

    测量系统软件主要包括硬件初始化和数据处理。初始化包括单片机的ADMUX寄存器初始化,单片机I/O口初始化。数据处理包括振动信息采集及A/D转换后的数据处理。系统软件采用C语言编程设计,软件流程图如图4所示。系统上电之后,首先进行初始化,然后系统开始进行数据采集和处理。主控制器采用中断方式进行工作,每隔一定时间从MMA7260振动传感器中读取振动信息,单片机对模拟数据进行A/D转换,并对其进行处理,然后进入低功耗休眠状态。



    在对振动传感器的三个轴的电压信息进行采集时,把A/D转换器的工作方式设置成了自由转换方式,采用轮询方式分别对X,Y和Z轴的电压信息进行采集,然后进入休眠状态。通过定时计数器设定一个时间,定时时间到从休眠状态唤醒,继续采集X,Y,Z三轴的电压信息。

上一页  [1] [2] [3] [4]  下一页
