防丢失物品报警器电路设计
来源:本站整理  作者:佚名  2011-08-10 07:31:05

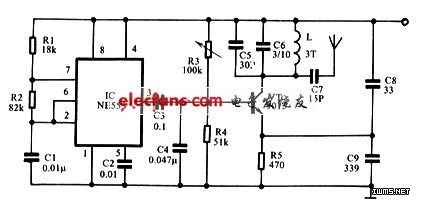

      图1为发射器电路图。它由IC时基集成电路NE555、R1、R2、C1组成。1KHz的低频振荡器去调制由三极管VT及外围元件组成的高频振荡器,被调制高频信号从C7至机内微型天线向空间发射出去。C8用以加宽频带和防止人体感应对频率的影响,实际使用证明,该元件必不可少。

                                                                图 1

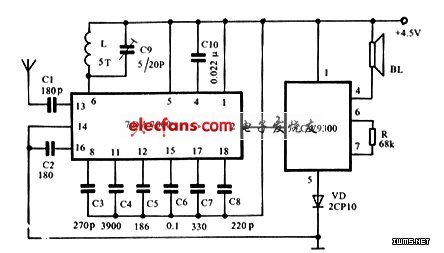

图2为接收器电路图。当接收器收到发射器发来的信号时,集成电路TDA7000的②脚输出低电平,音乐集成电路CW9300无高电平触发信号不工作,扬声器BL无声。当物品离开超过3m时,接收器收不到发射器发出的信号,TDA7000的②脚输出变为高电平,CW9300被触发工作,从BL发出报警声,提醒物品已丢失。

                                                  图 2

      该装置由发射器和接收器这两部分组成,将发射器放入行李里,接收器随身带,当物品离开自身超3m(米)时,接收器便发出报警声,提醒注意,防止物品丢失。
