3.2多片ADSP21160的供电方案

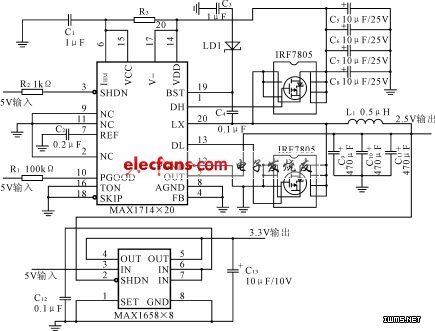

　　由于单片ADSP21160的工作电流接近1A，因此，当多片DSP同时工作时，就要求提供更大的电流，由单一的DC?DC同时变换出+2.5V和+3.3V并提供这么大的电流比较困难，所以我们采用不同的IC分别产生+2.5V和+3.3V的方式，具体用MAX1714A产生+2.5V，用MAX1658产生+3.3V，而且+3.3V电压由+2.5V控制[4]。MAX1714A加上IRF7805驱动后可提供高达7A的电流。其硬件连接图如图4所示。图中，LD1是肖特基二极管，它是一个很关键的器件，不是普通的稳压二极管，我们选用的型号是MBRS340T3。

　　4系统供电方案

　　在整个ADSP21160的处理系统中，必须保证ADSP21160先正常工作，所以+2.5V和+3.3V必须满足前边所述的条件。通常ADSP21160的外部端口上还要连接一些不是+3.3V供电的IC，如EPROM、时钟驱动等，其工作电压为+5V。由于ADSP21160内部采用CMOS工艺，在未加+2.5V和+3.3V以前，已经给外部IC加上了+5V电源，实验发现，此时ADSP21160的+3.3V供电电源线上仍然有+2V左右的电压。这是由于外部IC的+5V电源通过外加IC和ADSP21160的端口分压产生的，这也会引起ADSP21160的加载错误。因此，对整个系统来说，必须保证先给ADSP21160供电，然后给外部所连接的IC供电。基于此，在+5V电源输入处，将其分成两个分支，与ADSP21160连接的外部IC由一个分支电源供电，通过继电器，用+3.3V来控制接通。经实验证明，这种方案是可行的。继电器电路连接如图5所示。

　　5结语

　　在设计雷达信号处理机中，用以上方案，我们成功解决了ADSP21160的电源配置问题，顺利地完成了设计任务。
