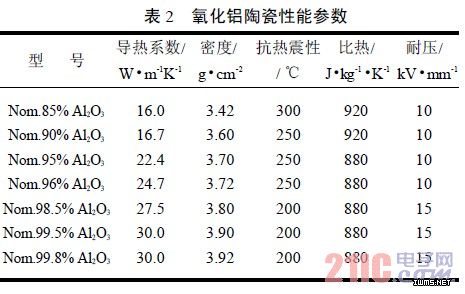

灯具型号为GU10,外形尺寸49.5mm×50mm,鳍片散热器和灯座均采用95陶瓷材料,并通过螺纹连接。
灯具安装三颗HanDSOn(汉德森)LED光源,内置恒流驱动电源,总消耗功率约3.55W,采用透镜配光,总光通量约150lm。
由于LED的结温不能直接测得,常采用间接测试法,目前主要有2种:
①电参数法:LED随着结温的上升,两端电压呈线性降低,比例系数K的典型值为4mV/℃,结温可按式(1)进行计算;②热电偶间接测试法:通过测试LED焊脚的温度sp间接得到结温值,此时结温可按式(2)进行计算。
式中:为结温,0为初始温度,K为比例系数,△F为电压变化的绝对值。
式中:为结温,sp为LED焊脚的温度,th为PN结到焊脚的平均热阻,为芯片功率。

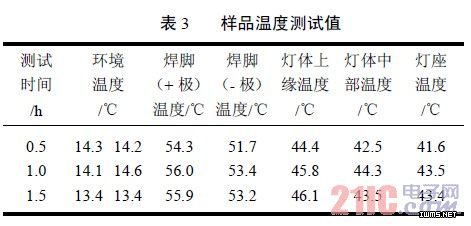

本次进行温度测试的方法为热电偶测试法。LED焊脚测试点为两处,灯体散热器测试点为三处,环境温度采用两根热电偶测试,测试结果如表3所示。
3.2 陶瓷LED灯具和铝制压铸LED灯具的计算机仿真
为了研究和设计陶瓷LED灯具,我们借助计算机软件进行仿真分析。本次采用的流场分析软件为Flo-EFD(简称EFD,EngineeringFluidDynamICs),EFD为NIKA的旗舰产品,主要用于汽车、航空航天、机械、船舶、电子通讯、医疗器械、能源化工、暖通、流体控制设备、LED半导体行业等。软件可进行各种LED封装产品、航空航天灯、各种节能灯、LED发光管、车用灯具、显示屏等的热分析。
