松下TC-51P18G彩电IIC总线进入与调整
来源:本站整理  作者:佚名  2011-08-11 08:43:46



松下E2、E3机芯背投影彩电具有故障自检功能,当电视机发生故障时,如果屏幕显示功能正常,可进入故障自检状态,在屏幕上显示故障自检信息,供维修时参考,其进入故障自检显示状态的方法如下。

  进入故障自检显示:正常电视收看状态下,按遥控器上的“定时关机”键和背投彩电控制面板上的“音量-”键,即可进入故障自检状态。

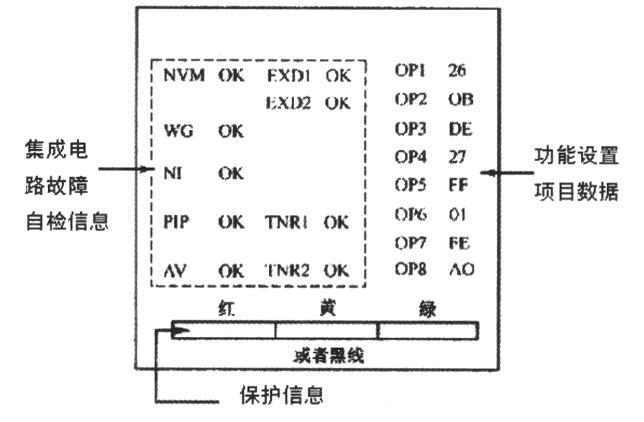

  故障自检显示内容:进入故障自检状态后,频道号码自动回到1,屏幕上显示自检相关信息,供维修时参考,如图所示。屏幕上主要显示以下三种信息:

  (1)屏幕右侧显示该机功能设置项目的数据,该数据按十六进制显示,与电视机的电路配置、功能设置有关,不可随意调整和更改。如果出错,会引起电视机功能丢失或引发其他奇特故障,需进入维修状态,按照屏幕上显示的数据进行恢复。

  (2)屏幕的左侧以代号方式显示自检信息。集成电路的代号代表的集成电路如下:

  NVM,存储器ICl211;WG,德国立体声解码电路IC2102;NI,NICAM解码电路IC2001;PIP,画中画处理电路;AV,AV/TV转换电路IC3001;EXD1,主画面处理电路ICl806;EXD2,副画面处理电路ICl210;TNR1,主调谐器;TNB2,副调谐器。集成电路后部显示自检结果,显示OK表示正常,显示NG表示不正常。

  (3)屏幕的下部以彩条的形式显示保护自检信息。显示黑色或黄色彩条表示电视机工作正常;若显示其他颜色彩条,表示电现机曾经发生过流、欠压故障。

  退出故障自检显示:在故障自检状态下,按遥控器上的任意键即退出故障自检状态。

上一页  [1] [2] [3] [4]  下一页
