松下MD2L机芯画中画彩电，具有故障自检功能，通过总线系统对被控电路进行状态检测，当检测到被控电路发生故障时，将故障信息存储到存储器中，进入自检模式后，可在屏幕上显示自检信息，供维修时参考，其进入故障自检显示状态的方法如下。
在收看电视状态下，同时按下遥控器上的“定时关机”(OFFTIMER)键和电视机上的“音量-”键，即可进入故障自检状态。

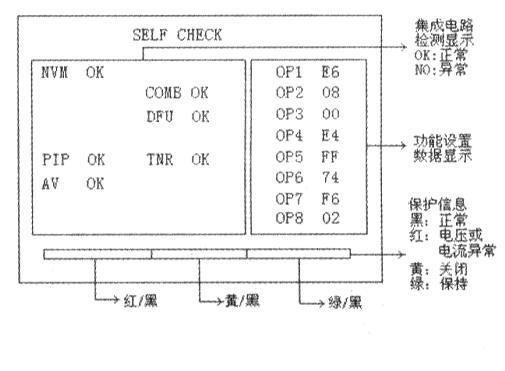

进入故障自检状态后，电视机自动切换到全屏幕显示状态，并将频道置为1，在屏幕上显示如图所示的故障自检信息，主要显示以下三种信息：
(1)屏幕右侧显示该机功能设置项目的数据。该数据按16进制显示，与电视机的电路配置、功能设置有关，不可随意调整和更改。如果出错，会引起电视机功能丢失或引发其他奇特故障。故障时，进入维修状态，按屏幕上显示的数据进行恢复。
(2)屏幕的左侧以代号方式显示自检信息。集成电路的代号代表的集成电路如下：
NVM：存储器ICl211(TVRJ234)，COME：数字梳状滤波器IC5501(MN82361)；PIP：画中画处理电路ICl605(MN8232A)；DFU：图像数字处理ICl301(FL1OO3)；TNR：调谐器；AV：AV/TV切换块IC3001(CXA2069Q)。集成电路后部显示自检结果，显示OK表示正常，显示NG表示不正常。
(3)屏幕的下部以彩条的形式显示保护自检信息。其中“黑色”彩条表示正常，“红色”彩条表示电压或电流异常，“黄色”彩条表示关闭，“绿色”彩条表示保持。
在故障自检状态下，按遥控器上的任意键即退出故障自检状态。
