2．1 现场导览单元
现场导览单元中，遗址区域内导游由手持的PDA移动终端，现场实时采集参观人员的RFID标签ID信息，并通过GPS确定导游的具体位置，由CDMA无线通信技术将ID信息、位置信息等传送至后台管理单元的数据库中，并由GIS地理信息系统直观地将位置信息显示在后台监控设备上，可实现对导览对象的全过程动态监控。此现场导览单元的流程图，如图2所示。

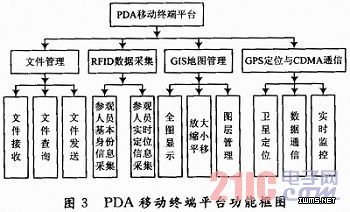

本文设计的现场导览单元中，PDA移动终端平台集成了RFID，GPS，GIS，CDMA等技术，可实现文件管理、RFID数据采集、GIS地图管理、GPS定位与CDMA无线通信等功能。如图3所示。
文件管理 其主要功能是实现文件的接收、发送、打开、以及保存等管理操作。其中文件中的信息主要包括，对应导游带领的参观人员RFID标签ID号的显示、保存，以及预先设定好的遗址区域危险区信息的显示、保存等。
RFID数据采集 其主要功能是实现参观人员的在参观过程中的数据信息管理，实现实时监控导览，监控等功能。在导览过程中，导游可由嵌入PDA的RFID阅读器实时采集参观人员的RFID信息。若有人越出预先设定的距离，在PDA上将报警并显示出对应的身份信息，方便导游实现人员管理。
GIS地图管理 其主要功能是结合嵌入式GIS组件来进行二次开发，在PDA上完成对地图的基本操作，包括导游对各种尺度的地震遗址地图进行浏览，并可对地图进行平移、放大、缩小等各种操作。若后台监控中心指导区域内导游变换导览路线，导游借由PDA接收到导览指示后，可由电子地图模块测得下一个参观点距离本地的直线或导览路径的距离。
GPS定位与CDMA通信 其主要功能是利用GPS进行定位，以及与后台服务器端的数据基于CDMA技术实时通讯，完成PDA与数据处理中心的数据交换，为后台监控中心实现遗址区域实时监控提供数据信息保障。
