2 系统硬件电路设计
2．1 3．3 V供电电源模块

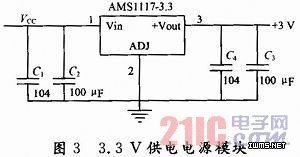

该设计可用3．3 V电压供电，故采用ASM1117-3．3电源供电系统，如图3所示。无线发送模块和STC89C52RC单片机皆为低功耗器件。对发送端而言，在对通信距离要求较远时，也可采用5 V供电。接收端可通过与PC连接的USB提供5 V电源。核心部件LM1117-3．3是一个低压差电压调节器系列。压差在1．2 V输出，此时相应的负载电流为800mA。
2．2 单片机控制电路
从电源供给及功耗等各方面的考虑，数据处理部分采用STFC89C51RC／RD+系列的STC89C52RC单片机。STC89C52RC单片机除具有MCS-51系列单片机FLASH、RAM、分频器、位定时器／计数器等结构外，具有如下主要特点：加密性强，无法解密；超强抗干扰；对外部的电磁辐射低；超低功耗，正常工作模式时典型功耗为4～7mA。
STC89C52RC单片机与单片射频收发器nRF905连接如图4所示。
