分压-自偏压共源放大电路的Multisim仿真研究

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-08-11 08:44:57

可见，静态分析仿真的分析结果与理论计算数值非常接近。

3 动态分析

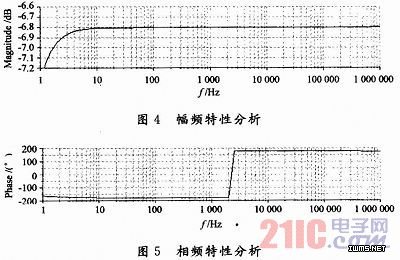

使用Multisim仿真软件，选择Sireulate菜单中的Analysis命令，然后选择AC Operation Point子命令，单击Simulate按钮，得到幅频特性分析和相频特性分析结果，如图4，图5所示。由图4，图5可见，输入信号频率在10 Hz～1 MHz范围内，N沟道增强型MOS场效应管应用电路的幅频特性和相频特性均稳定、工作正常。由图4可见，Au(dB)≈-6．8 dB，与理论计算值相符。

使用MuItisim仿真软件，选择虚拟双踪示波器Oscilloscope，CH1，CH2信道分别接入电路输入、输出信号，示波器运行后显示输入、输出波形，如图6所示。由图6可见，输出波形电压幅值Votop=42．041 mV，Vitop=19．250 mV，电压放大倍数，与理论计算值-2．10相差很小。可见，动态分析仿真的分析结果与理论计算数值基本相符，仿真图形清晰明了、易于理解。
