松下MD1机芯彩电具有故障自检功能，当电视机发生故障时，如果屏幕显示功能正常，可进入故障自检状态，在屏幕上显示故障自检信息，供维修时参考，其进入故障自检显示状态的方法如下。
进入故障自检显示：正常电视收看状态下，按遥控器上的“定时关机”键和电视机控制面板上的“音量-”键，即可进入故障自检状态。

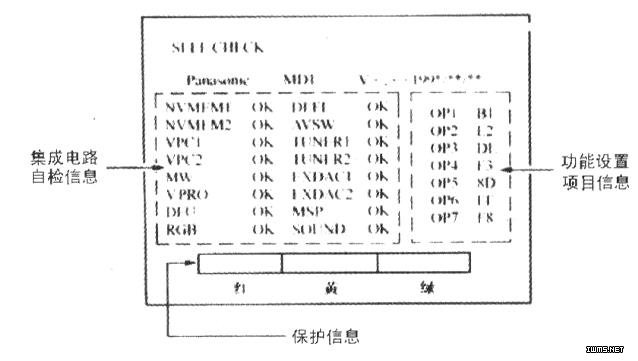

故障自检显示内容：进入故障自检状态后，频道号码自动回到1，并自动进入4：3扫描状态。屏幕上显示自检相关信息，如图所示，供维修时参考，屏幕上主要显示以下三种信息：
(1)屏幕右侧显示该机功能设置项目的数据，其设置项目以16进制的方式显示设置数据，与电视机的电路配置、功能设置有关，不可随意调整和更改。
如果出错.会引起电视机功能丢失或引发其他奇特故障，需进入维修状态，按照屏幕上显示的数据，进行恢复。
(2)屏幕的左侧以代号方式显示自检信息。
集成电路的代号代表的集成电路如下：
NVMEM1:MEMORY1IC,NVMEM2:
MEMORY2IC,VPC1:IC1312,VPC2:
IC1311,MW:IC1309,FPR0:JC1305,DFU:
IC1314,RCB:IC603,DEFL：IC401,AVSW:
IC3001,TUNERI:TN]11,TUNER2:TNR2,EXDAC1:IC1002,EXDAC2:IC1001,MSP:
IC2001，SOUND：IC2401。集成电路后部显示自检结果，显示“OK”表示正常，显示“NG”表示不正常。，(3)屏幕的下部以彩条的形式显示保护自检信息。
显示黑色彩条表示电视机工作正常；显示红色彩条表示电视机发生电压失常故障；显示黄色彩条表示电视机发生过流过载故障；显示绿色彩条表示电视机发生场扫描故障。退出故障自检显示：在故障自检状态下，接遥控器上的任意键即退出故障自检状态。
