适用机型有：松下 TC—28P100G、TC—29P100G、TC—29P100H、TC—29P100R、TC—32P100G、TC—33P100G、TC—33P100H、TC—34P100G 等 100 系列变频大屏幕彩色电视机。

松下 MD2 数码倍频机芯主开关电源采用 STR—M6831AF04，副开关电源采用 MIP2810001TV，待机采用切断主开关电源市电输入的方式。

该机芯开关电源初级采用三肯公司新型彩电厚膜电路 STR—M6831AF04，在开关电源的初、次级电路均设有完整、复杂的保护电路，当电视机发生过压、失压、欠压、过流故障时，大多会进入保护状态，给维修造成困难。下面以松下 TC—29P100G 彩电为例，介绍松下MD2 数码倍频机芯开关电源和保护电路的原理与维修。

一、电源与保护电路工作原理

1. 开关电源电路

该机的主、副电源均采用开关电源形式，待机和保护采用切断主开关电源市电输入的方式，具有电压适应范围宽、输出电压稳定、待机功耗低的特点。

( 1) 副开关电源

副开关电源如图 1 所示。以开关电源集成电路IC803(MIP2810001TV)为核心，内部具有振荡、稳压、开关管。IC803 的①脚外接电容器，对地电压为 46.2 V；②脚为稳压控制端，对地电压为 48.2 V；③脚接负电源，对地电压为 40.4 V；④脚接地，对地电压为 0 V；⑤脚接开关变压器，对地电压为 135 V。

市电 220 V 电源经 D844 半波整流，C818 滤波、R818、R867 限流，向副开关电源提供 150 V 左右的电源，通讨开关变压器 T801 的 2～5 初级绕组, 加到IC803 的⑤脚和③脚之间，IC803 获电振荡工作，在T801 中产生感应电压，其中次级 7～11 绕组的感应电压，经 D827 整流、C840、L821、C801 滤波后，向控制电路 A 板提供 12 V 左右的副电源，由 5 V 稳压电路稳压后，向微处理器供电。

副开关电源的稳压电路由取样电路 R820、光电耦合器 D821、稳压电路 R837、D830、D829 组成，对 IC803的②脚进行控制，达到稳压的目的。C840 两端的 12 V电压，经 R820 向 D821 的①脚提供取样电压，D821 的②脚被 D830 和 D829 稳压而不变。当 12 V 电压升高时，加到 D821 的①脚电压升高，D821 导通程度增强，使 IC803 的②脚等效电阻变小，IC803 的振荡频率下降，输出电压降到正常值 12 V；当 12 V 电压下降时，上述电路向相反的方向变化，D821 导通程度变弱，IC803 的②脚等效电阻变大，IC803 的振荡频率升高，输出电压升到正常值 12 V。

（2）主振荡电路

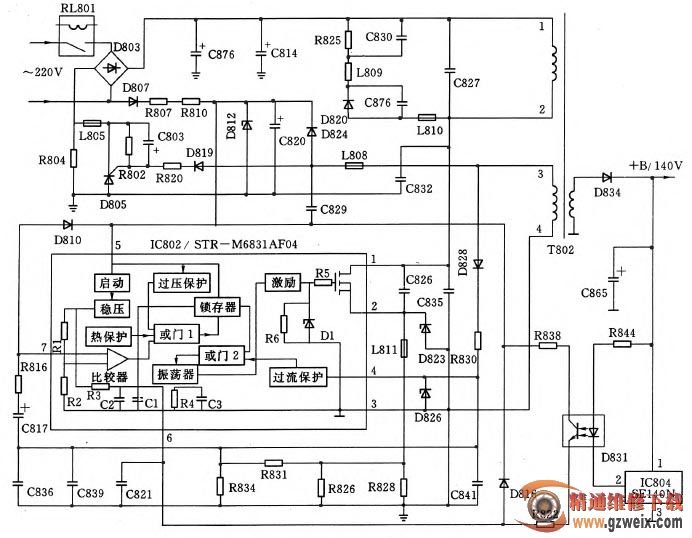

主开关电源如图 2 所示。主要以厚膜电路 IC802(STR—M6831AF04)为中心，内部包括：启动电路、稳压电路、振荡器、锁存器、或门电路、过热、过压、过流保护电路、激励电路和 MOS 大功率开关管等。该电源具有工作 电 压 范 围宽、自身损耗小、输出功率大、保护功能完善的特点。STR-M6831AF04 的引脚功能和对地数据见表 1。内部电路方框图 见 图 2 所示。
