测试步骤：

 　　静电放电测试时要求一次至少使用三个样本，每个样本规定的静态和动态参数都要事先进行测试并记录。

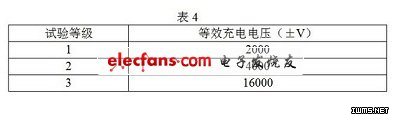

　　① 在试验器插座上(A，B端)分别插上评价负载(短路线和R2);电流探针置于B端处;按表4设置试验器充电电压;

　　② 分别引发试验器脉冲，观测电压波形，要求上升时间、峰值电流和振铃波形满足要求。采用拍照或数字贮存方式记录这些波形。

　　③ 在试验器插座上换上被测器件(DUT)进行放电试验，通常按表4从最低电压档开始，每个被测器件应采用一个正向和一个反向脉冲试验，允许脉冲之间至少间隔0.3s时间。

　　④ 在室温下测试样本的所有静态和动态参数。如果要求多个温度，首先从最低温度开始。

　　⑤ 如果所有三个样本都通过规定数据的参数测试，则再用表4中更高一挡电压试验。记录通过的最高电压档。

　　⑥ 如果有一个或多个样本失效，重新用三个新的样本，以降低一挡表4中电压进行试验。如果继续有失效，再降低一挡，如果还有失效，则停止试验。

　　⑦ 按表4进行分级。

　　2) 机器模式的静电放电敏感性测试

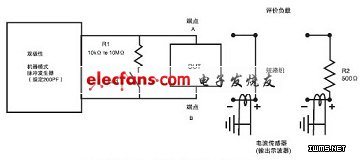

　　图5　机器模式的静电放电敏感性测试原理图

　　① 双极性脉冲发生器应该设计为避免重复充电和产生双脉冲。不能靠交换A、B端点来获得双极性性能。

　　② 开关SW1须在脉冲通过后关闭10ms～100ms，以确保被试插座不在充电状态，它也应该先于下个脉冲到来前至少开启10ms。电阻R1和开关串联以确保器件有一个慢放电，这样就避免了一个带电器件模式放电的可能性。

　　③ 图5中评价电阻负载1为：一种截面为0.83mm2～0.21mm2镀锡铜短路线，长度不大于75mm。负载2为：500Ω，±1%，1000V。

　　④ 电流传感器要求

　　最小带宽350MHz;

　　峰值脉冲电流15A;

　　上升时间小于1ns;

　　能采用1.5mm直径的实导体;

　　能提供1mv/mA～5 mv/mA的输出电压;

　　⑤ 测试插座上再叠插一个插座(第二个插座叠插在主测试插座上)的情况，仅在第二个插座的波形满足本标准的要求才允许;

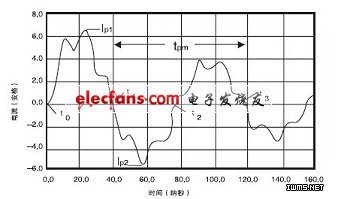

　　图6 通过短路线的400V电压放电电流波形

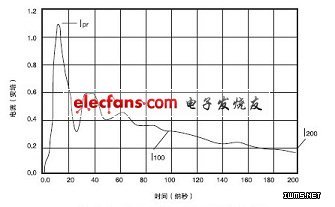

　　图7　通过500Ω电阻的400V电压放电电流波形

　　测试步骤：

　　机器模式静电放电测试时要求一次测试至少使用三个样本，每个样本规定的静态和动态参数都要事先进行测试并记录。

　　① 在试验器插座上(A，B端)插上短路线，分别施加100V、200V、400V电压，电流探针置于B端处;记录正和负的波形，修正波形使其满足图6的要求。

　　② 使用500Ω电阻，加电压±400V，记录并修正波形使其满足图7的要求。

　　③ 按表7确定静电放电测试起始电压。

　　④ 加三个正的和负的脉冲到每个被测试样本，脉冲之间的间隔至少要1s。

　　⑤ 在室温下测试样本的所有静态和动态参数。如果要求多个温度，首先从最低温度开始。

　　⑥ 如果所有三个样本都通过规定数据的参数测试，则再用表7中更高一挡电压试验。记录通过的最高电压档，并按表7将被测器件分类。

　　⑦ 如果有一个或多个样本失效，重新用三个新的样本，以降低一挡表7中电压进行试验。如果继续有失效，再降低一挡，如果还有失效，则停止试验。

　　以上列举的两项为LED兼容性测试的一部分内容。
