示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图形，便于人们研究各种电现象的变化过程。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。更广义地说，示波器是一种能够反映任何两个参数相互关联的X-Y坐标图形的显示仪器。示波器不仅应用于实验室，更成为信息时代不可缺少的辅助工具，利用示波器对电子产品的电路进行信号的检测和分析，可以大大提高检修效率。理解并掌握示波器的示波原理是解决这些问题的前提，但大多数同学对此难以理解。文献利用沙漏的单摆运动实验对示波器示波原理进行类比简化，解决了正弦波电压的显示原理问题;文献论述了示波管荧光屏上的显示波形与电子运动规律、波形周期与扫描电压周期的关系，但这两种方法都存在不足，需加以改进。

　　1 示波管的结构

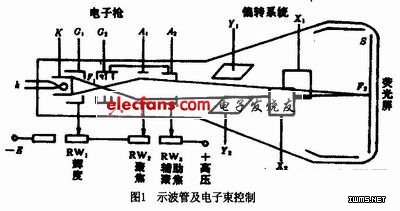

　　示波管是示波器的核心部件，其由电子枪、偏转系统和荧光屏三部分组成(如图1所示)。电子枪的作用是发射电子并形成很细的高速电子束;偏转系统由水平(x)方向和垂直(y)方向两对偏转板组成，它的作用是决定电子束怎样偏转;荧光屏的作用则是显示偏转电信号的波形。可以用一个形象的比喻来说明示波管的示波原理，即将电子枪比作画图的笔，笔尖就是高速电子束，将电子偏转系统比作握笔的手，将荧光屏比作画图的纸，那么将示波原理可比作用手握着笔在纸上作画。

　　2 两种示波原理分析法的比较

　　文献利用沙漏的单摆运动实验对示波器的示波原理进行类比简化，当示波管荧光屏上显示正弦波形时，电子束轰击荧光屏上的荧光粉而形成正弦波;沙漏在模拟单摆运动时，在硬纸板上也能描绘出正弦曲线。这两种情况无论在波形还是原理上，都是相通的。这种分析法对于分析用示波器显示正弦波原理时有效，并且易于让学生理解，但对于分析显示非正弦波形时无效，而实际上用示波器显示的不仅是正弦波，故还需要有其他的分析方法。

　　文献论述了示波管荧光屏上的显示波形与电子运动规律、波形周期与扫描电压周期的关系，应用物理上力与运动的知识来分析示波原理。这种方法虽然较难理解，但它能分析所有波形的示波原理。但是，文献中没有指出该种方法的关键之处，即电子的数目很多，不同的时刻所研究的电子(实际上是电子束)是不同的;再就是电子的速度很快，穿过偏转系统的时间很短，每个电子穿过偏转系统的瞬间可将偏转电压看作恒定。只有指出这两点，当选用电子运动规律来分析显示波形时，学生才不会只对某一个电子分析其运动轨迹。这样，更易于理解电子的运动规律：电子束中电子偏离轴的距离

　　其中KE是一个与偏转系统的几何尺寸有关的常数，U偏转板两端的电压，UA为电子枪中加速极的加速电压。因此，UA一定时，偏转电压越大，电子的偏转距离与偏转电压成正比;也更易于理解由电子运动规律得出的示波管示波原理。

　　3 任意波形形成原理的分析法

　　示波管中的电子有着三维运动，即由水平偏转板上的电压而引起的水平方向上的运动(x方向)，由垂直偏转板上的电压而引起的垂直方向上的运动(y方向)，垂直于荧光屏的运动(z方向)。事实上，打在荧光屏上的电子是由三个分运动合成的结果。由于分析的是荧光屏上图形，即平面上的图形，则沿着z方向的运动可不分析。又由于不同的时刻所研究的电子是不同的，并且每个电子穿过偏转系统的瞬间可将偏转电压看作恒定，再由公式(1)，可得到任意波形形成原理的分析法如下：

　　(1)调节示波器旋钮，使y偏转板及x偏转板上的电压均为零时，光点在荧光屏中心位置;

　　(2)依据y偏转板上的电压波形特点，将y偏转板及x偏转板上的电压波形按时间取多个特殊点;

　　(3)确定在某时刻y偏转板及x偏转板上的电压;

　　(4)由公式

(UA为定值)确定y方向及x方向的偏转距离，并合成得到此刻光点在荧光屏上的位置;
