在这个机制中，存在一个显见的隐患：当AP的系统软件卡机的时候，它将无法响应PMU发送的下电中断请求，也就无法进行关机或复位操作了。可能的解决方法如下：在PMU的PS_HOLD管脚输入端设置一个按键开关S1，当S1被按下，PS_HOLD信号被拉低到地，触发PMU的下电过程，如图3所示。
图3. AP + PMU的硬件架构中的手工复位方案
这个方案固然可行，但是需要将S1隐藏在不易触发的小孔中，平时用户是不能够触碰这个复位开关S1的。除了用户感受不好和增加了设计成本与风险外，这个方案还存在一个问题——当下流行的智能手机或平板电脑的设计只有一个机械按键，也就是连接到PMU电源开关管脚的开关Power_Key。在这种设计中，Power_Key和S1是不能够设置在一起的。原因如图4所示。

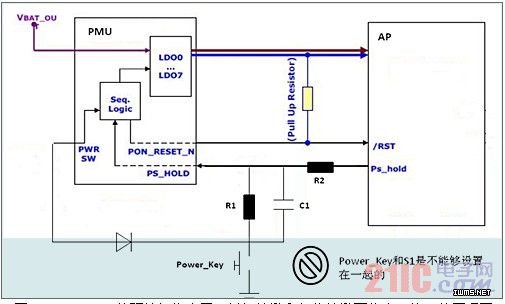

图4. AP + PMU的硬件架构中开／关机按键和复位按键不能合二为一的原理图
