当系统处于关机状态时，如果Power_Key被短按，PMU将触发上电过程，当AP上电启动完毕后将PS_HOLD信号拉高——此时不管按键是按下还是松开的状态，PMU的PS_HOLD都可以在Tpshold时间内经过R2/C1/R1被及时拉高，系统上电成功不存在问题。当系统处于开机工作状态时，如果Power_Key被按下，由于PS_HOLD信号立即被拉低，PMU将进入下电过程。按键释放的时刻，系统可能处于下电过程或者上电过程的某个阶段，最终导致有可能关机和有可能系统复位的不可以预测的结果，这是产品设计所不可以接受的，如图5所示。更重要的是，采用这样的设计，系统也就根本无法实现软件关机功能了。所以，在这种电路设计中，Power_Key和S1是不能够设置在一起的。

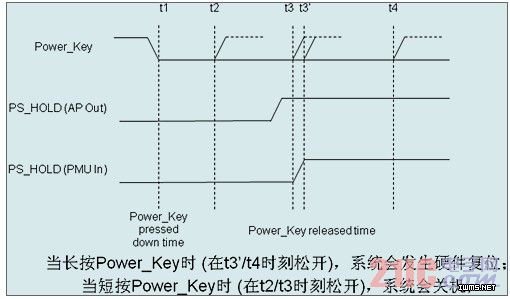

图5. AP + PMU的硬件架构中开／关机按键和复位按键不能合二为一的时序

　　为了校正PMU自身没有专门的硬件复位输入管脚，而需要借助PS_HOLD信号拉低进行复位的这个缺陷，新的PMU中开始引入了专门的RESET_IN的复位管脚，允许外部电路通过这个管脚硬件复位PMU。但是，这里仍然存在的问题是——PMU的规格要求开／关机按键和复位按键必须在物理上分开，不能设置在同一个按键上，需要将复位按键隐藏在机身上的检修孔中，无法实现单键开／关机和复位的方案。

　　那么，有没有一个硬件方案能够使开／关机按键和复位按键合二为一，实现智能手机和平板电脑设计中的单键开／关机和复位的智能方案呢？

　3 智能手机和平板电脑设计中的单键开／关机和复位智能方案
