虽然在较低频率下可以较轻松地检查一个简单放大器的稳定性，但评估一个较为复杂的电路是否稳定，难度可能会大得多。本文使用常见的PspICe宏模型结合一些简单的电路设计技巧来提高设计工程师的设计能力，以确保其设计的实用性与稳定性。

　　导致放大器不稳定的原因

　　在任何相关频率下，只要环路增益不转变为正反馈，则闭环系统稳定。环路增益是一个相量，因而具有幅度和相位特性。环路由理想的负反馈转变为正反馈所带来的额外相移即是最常见的不稳定因素。环路增益相位的“相关”频率，一般出现在环路增益大于或等于0dB之处。

　　图1：总等效噪声密度-反馈电阻关系曲线。

　　如图2所示的放大器电路，通过断开环路，测量信号在环路中传播一次所产生的相移，即可推算出电路的稳定情况。以下例子介绍的方法可利用仿真软件，运算放大器宏模型以及Pspice提供的理想元器件来实现。

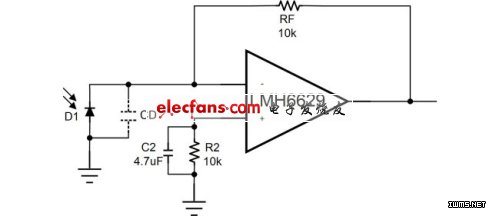

　　图2：跨阻抗放大器。

　　高速低噪声跨阻放大器(TIA)稳定性示例

　　我们以一个跨阻放大器(TIA)为例，通过分析其稳定性来阐述我们将要推荐的技术。TIA广泛应用在工业领域和消费领域，例如LIDAR(光探测和测距)、条形码扫描仪、工厂自动化等。设计工程师遇到的挑战是，在不会造成衰减和老化的情况下，如何最大化信噪比(SNR)，以及如何获得足够的速度/带宽来传递所需的信号。图2为采用了LMH6629的放大器示意图，这款超高速(GBWP=4GHz)低噪声(0.69nV/RtHz)器件具有+10V/V的最小稳定增益(COMP引脚连至VCC)的。LMH6629的补偿(COMP)输入可以连至VEE，从而进一步将最小稳定增益降低到4V/V。

　　为获得最大的转换速率和带宽(小信号和大信号)，在这个例子中，COMP引脚被连接到VCC。可获得的带宽与放大器GBWP直接相关，与跨阻增益(RF)和光电二极管内的寄生电容成反比。确定一个给定放大器所使用的反馈电阻(RF)有一个简单方便的办法：在使用了LMH6629的情况下，总等效输入电流噪声密度“ini”与RF的关系如图1中曲线所示。图中的“in”是LMH6629的输入噪声电流，“en”是LMH6629的输入噪声电压，“k”是波尔兹曼常数，而“T”是用℃表示的绝对温度。

　　由图1可知，对于LMH6629而言，将RF设定为10k?确保了最小的总等效输入电流噪声密度ini，由此也可以得到最高的SNR。RF的进一步增加会降低可获取的最大速度，而SNR不会得到明显改善。

　　是什么使得一个看起来很简单的电路的稳定性分析变得如此复杂呢?主要原因就是寄生元件的影响。在图2的电路中，几乎没有迹象表明这个电路会是不稳定的，图中所示的寄生元件“CD”是光电二极管固有电容，其实际大小由光电二极管的面积和灵敏度来决定。R2用于消除LMH6629的输入偏置电流产生的偏移误差，同时C2消除了R2的噪声。

　　假设一个光电二极管标称电容(CD)为10pF，图2中电路的仿真响应如图3所示，由此可以判断出电路是不稳定的：其频率响应曲线中大而尖的峰值即为证明。在频域内，通过了解电路的相位裕度(PM)就可以确定电路的稳定性。为便于仿真，可将光电二极管的电路简化等效为一个电流源。
